BIM技术在装配式建筑中的应用价值分析

发布时间:2016-12-17

     一、 BIM技术在装配式建筑设计阶段中的应用价值

1. 1 提高装配式建筑设计效率

装配式建筑设计中,由于需要对预制构件进行各类预埋和预留的设计,因此更加需要各专业的设计人员密切配合。利用BIM技术所构建的设计平台,装配式建筑设计中的各专业设计人员能够快速地传递各自专业的设计信息,对设计方案进行“同步”修改。借助BIM技术与“云端”技术,各专业设计人员可以将包含有各自专业的设计信息的BIM模型统一上传至BIM设计平台,通过碰撞与自动纠错功能,自动筛选出各专业之间的设计冲突,帮助各专业设计人员及时找出专业设计中存在的问题;装配式建筑中预制构件的种类和样式繁多,出图量大,通过BIM技术的“协同”设计功能,某一专业设计人员修改的设计参数能够同步、无误地被其他专业设计人员调用,这方便了配套专业设计人员进行设计方案的调整,节省各专业设计人员由于设计方案调整所耗费的时间和精力。

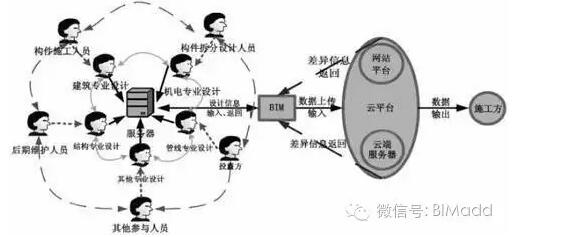

此外,通过授予装配式建筑专业设计人员、构件拆分设计人员、以及相关的技术和管理人员不同的管理和修改权限,可以使更多的技术和管理专业人士参与到装配式建筑的设计过程中,根据自己所处的专业提出意见和建议,减少预制构件生产和装配式建筑施工中的设计变更,提高业主对装配式建筑设计单位的满意度,从而提高装配式建筑的设计效率,减少或避免由于设计原因造成的项目成本增加和资源浪费(如图所示基于BIM技术的协同设计流程)。


1. 2 实现装配式预制构件的标准化设计

BIM技术可以实现设计信息的开放与共享。设计人员可以将装配式建筑的设计方案上传到项目的“云端”服务器上,在云端中进行尺寸、样式等信息的整合,并构建装配式建筑各类预制构件(例如门、窗等)的“族”库。随着云端服务器中“族”的不断积累与丰富,设计人员可以将同类型“族”进行对比优化,以形成装配式建筑预制构件的标准形状和模数尺寸。预制构件“族”库的建立有助于装配式建筑通用设计规范和设计标准的设立。利用各类标准化的“族”库,设计人员还可以积累和丰富装配式建筑的设计户型,节约户型设计和调整的时间,有利于丰富装配式建筑户型规格,更好地满足居住者多样化的需求。

1. 3 降低装配式建筑的设计误差

设计人员可以利用BIM技术对装配式建筑结构和预制构件进行精细化设计,减小装配式建筑在施工阶段容易出现的装配偏差问题。借助BIM技术,对预制构件的几何尺寸及内部钢筋直径、间距、钢筋保护层厚度等重要参数进行精准设计、定位。在BIM模型的三维视图中,设计人员可以直观地观察到待拼装预制构件之间的契合度,并可以利用BIM技术的碰撞检测功能,细致分析预制构件结构连接节点的可靠性,排除预制构件之间的装配冲突,从而避免由于设计粗糙而影响到预制构件的安装定位,减少由于设计误差带来的工期延误和材料资源的浪费。

二、 BIM技术在预制构件生产阶段的应用价值

2. 1 优化整合预制构件生产流程

装配式建筑的预制构件生产阶段是装配式建筑生产周期中的重要环节,也是连接装配式建筑设计与施工的关键环节。为了保证预制构件生产中所需加工信息的准确性,预制构件生产厂家可以从装配式建筑BIM模型中直接调取预制构件的几何尺寸信息,制定相应的构件生产计划,并在预制构件生产的同时,向施工单位传递构件生产的进度信息。

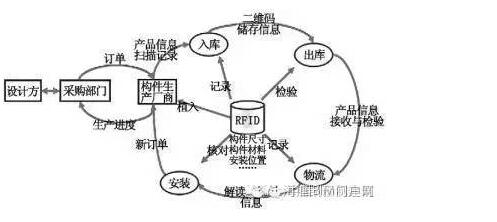

为了保证预制构件的质量和建立装配式建筑质量可追溯机制,生产厂家可以在预制构件生产阶段为各类预制构件植入含有构件几何尺寸、材料种类、安装位置等信息的RFID芯片,通过RFID技术对预制构件进行物流管理,提高预制构件仓储和运输的效率(如图所示基于BIM和RFID技术的预制构件生产与物流流程优化)。

2. 2 加快装配式建筑模型试制过程

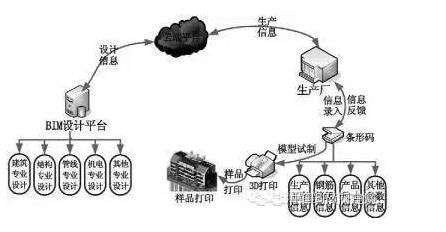

为了保证施工的进度和质量,在装配式建筑设计方案完成后,设计人员将BIM模型中所包含的各种构配件信息与预制构件生产厂商共享,生产厂商可以直接获取产品的尺寸、材料、预制构件内钢筋的等级等参数信息,所有的设计数据及参数可以通过条形码的形式直接转换为加工参数,实现装配式建筑BIM模型中的预制构件设计信息与装配式建筑预制构件生产系统直接对接,提高装配式建筑预制构件生产的自动化程度和生产效率。还可以通过3D打印的方式,直接将装配式建筑BIM模型打印出来,从而极大地加快装配式建筑的试制过程,并可根据打印出的装配式建筑模型校验原有设计方案的合理性(如图所示基于BIM技术的装配式建筑试制流程)。

三、 BIM技术在装配式建筑施工阶段的应用价值

3. 1 改善预制构件库存和现场管理

装配式建筑预制构件生产过程中,对预制构件进行分类生产、储存需要投入大量的人力和物力,并且容易出现差错。利用BIM技术结合RFID技术,通过在预制构件生产的过程中嵌入含有安装部位及用途信息等构件信息的RFID芯片,存储验收人员及物流配送人员可以直接读取预制构件的相关信息,实现电子信息的自动对照,减少在传统的人工验收和物流模式下出现的验收数量偏差、构件堆放位置偏差、出库记录不准确等问题的发生,可以明显地节约时间和成本。在装配式建筑施工阶段,施工人员利用RFID技术直接调出预制构件的相关信息,对此预制构件的安装位置等必要项目进行检验,提高预制构件安装过程中的质量管理水平和安装效率。

3. 2 提高施工现场管理效率

装配式建筑吊装工艺复杂、施工机械化程度高、施工安全保证措施要求高,在施工开始之前,施工单位可以利用BIM技术进行装配式建筑的施工模拟和仿真,模拟现场预制构件吊装及施工过程,对施工流程进行优化;也可以模拟施工现场安全突发事件,完善施工现场安全管理预案,排除安全隐患,从而避免和减少质量安全事故的发生。利用BIM技术还可以对施工现场的场地布置和车辆开行路线进行优化,减少预制构件、材料场地内二次搬运,提高垂直运输机械的吊装效率,加快装配式建筑的施工进度。

3. 3 5D施工模拟优化施工、成本计划

利用BIM技术,在装配式建筑的BIM模型中引入时间和资源维度,将“3D-BIM”模型转化为“5D-BIM”模型,施工单位可以通过“5D-BIM”模型来模拟装配式建筑整个施工过程和各种资源投入情况,建立装配式建筑的“动态施工规划”,直观地了解装配式建筑的施工工艺、进度计划安排和分阶段资金、资源投入情况;还可以在模拟的过程中发现原有施工规划中存在的问题并进行优化,避免由于考虑不周引起的施工成本增加和进度拖延。利用“5D-BIM”进行施工模拟使施工单位的管理和技术人员对整个项目的施工流程安排、成本资源的投入有了更加直观的了解,管理人员可在模拟过程中优化施工方案和顺序、合理安排资源供应、优化现金流,实现施工进度计划及成本的动态管理(如图所示运用BIM技术的装配式建筑生产流程管理)。

四、 BIM技术在装配式建筑运维阶段的应用价值

4. 1 提高运维阶段的设备维护管理水平

借助BIM和RFID技术搭建的信息管理平台可以建立装配式建筑预制构件及设备的运营维护系统。以BIM技术的资料管理与应急管理功能为例,在发生突发性火灾时,消防人员利用BIM信息管理系统中的建筑和设备信息可以直接对火灾发生位置进行准确定位,并掌握火灾发生部位所使用的材料,有针对性地实施灭火工作。此外,运维管理人员在进行装配式建筑和附属设备的维修时,可以直接从BIM模型中调取预制构件、附属设备的型号、参数和生产厂家等信息,提高维修工作效率。

4. 2 加强运维阶段的质量和能耗管理

BIM技术可实现装配式建筑的全寿命信息化,运维管理人员利用预制构件中的RFID芯片,获取保存在芯片中预制构件生产厂商、安装人员、运输人员等的重要信息。一旦发生后期的质量问题,可以将问题从运维阶段追溯至生产阶段,明确责任的归属。BIM技术还可以实现预制装配式建筑的绿色运维管理,借助预埋在预制构件中的RFID芯片,BIM软件可以对建筑物使用过程中的能耗进行监测和分析,运维管理人员可以根据BIM软件的处理数据在BIM模型中准确定位高耗能所在的位置并设法解决。此外,预制建筑在拆除时可以利用BIM模型筛选出可回收利用的资源进行二次开发回收利用,节约资源,避免浪费。
