第九章:地板 天花板

地板和天花板

如果您在“程序设置”中启用了"自动插入地板",则当您绘制墙体创建一个封闭的房间区域时,将自动在房间区域内插入地板。当您插入内墙时,地板将根据内墙重新分割,您还可以使用“房间划分”工具手动分割自动插入的地板。

菜单栏“插入”---地板,手动插入地板有三种插入方式:根据房间插入地板,根据周长插入地板,根据挑选点插入地板。

如果您想在不同的房间中使用不同材质的地板,您可以使用材质刷快速将不同材质(地毯,瓷砖,木地板,乙烯基地板,油毡或混凝土等)应用于单个地板。

菜单栏“插入”---天花板,插入天花板有三种插入方式:根据房间插入天花板,根据周长插入天花板,根据挑选点插入天花板。创建好的天花板你还可以双击天花板,编辑天花板,快速的更改为凸起天花板或教堂式天花板。

根据需要你可以在地板和天花板上裁切开口.

根据建筑位置插入结构地板

你可以根据房间插入结构层或根据周界插入结构地板,结构地板会自动检测当前建筑位置墙的周界,并在整个位置插入您选择的结构地板。 如果您已删除自动插入的地板,并希望使用结构地板作为当前建筑位置的楼板,则此选项是最佳的。 一旦插入,您可以选择沿着方位线切割结构地板的龙骨(根据需要)。

根据建筑位置插入结构地板

1、确保你要插入的结构地板是在当前的建筑位置上。

2、选择插入>结构地板>根据周界插入结构地板,或者在建筑工具栏结构地板按钮旁边的下拉三角选择根据周界插入结构地板

3、在型录中,选择你想要的结构地板系统插入。

4、点击模型的任意处。结构地板系统将自动被插入。

注意:根据周长插入结构地板工具检测到当前建筑位置上墙的封闭边界,并在整个位置插入一层你选择的结构地板。





根据房间插入结构层

使用“根据房间插入结构层”的工具,你可以只在单独一个房间内自动插入你选择的结构地板。

根据房间插入结构层

1、选择插入>结构地板>根据房间插入结构层,或者点击建筑工具栏旁边的结构地板按钮的下拉三角中选择根据房间插入结构层。

2、在型录中,选择你想要的类型的结构地板插入。

3、点击您要添加结构地板的房间。结构层将自动插入到所选房间。

根据挑选点插入结构地板

根据选点插入结构地板工具提供了在您的图纸中的任何地方,自由创建任何尺寸或形状的结构地板系统的方式。你只需要选择挑选点,形成一个封闭的形状后,结构地板将立即创建。

通过挑选点插入结构地板

1、选择插入>结构地板>根据选点插入结构地板,或者在建筑工具栏结构地板下拉三角中选择根据选点插入结构地板。

2、在型录中,选择你想要的结构地板类型

3、挑选结构地板插入的起始点,然后继续选择点来定义地板的大小和形状。请注意,您不必再次选择起始点来完成地板 - 所选的最后一个点会自动连接到起始点。

4、右键点击选择完成



在结构地板中插入方位线

如果你已经插入了结构地板,您可以插入方位线以指定要在结构地板系统内切割地板龙骨的位置。

插入方位线

1、选择结构地板的边缘。你可能需要隐藏墙的边缘才能做到这一点。选中结构地板系统后,会显示为红色的箭头

2、右键点击选择结构地板>插入方位线

3、通过地板龙骨选择两个点绘制一条线。地板龙骨会沿着方位线自动裁切。根据结构地板系统属性中指定的内容,龙骨末端在方位线上将被交错或抑制。

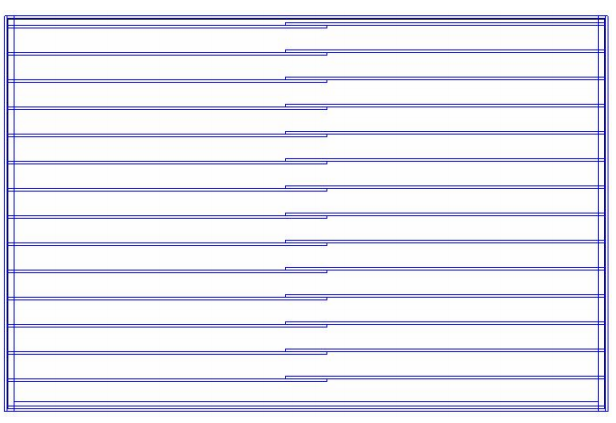

在接下来的例子中,在结构地板系统的中间拉出方位线,并且沿着方位线交错地切割龙骨

在结构地板中拉伸和移动方位线

当您在结构地板中插入了一个方位线,当选择结构地板时,在方位线的每一端都显示抓取点。你可以点住并拖拽抓取点来移动方位线

如果需要将方位线的点移动特定距离,请选择结构地板,然后右键单击并选择结构地板---拉伸方位线。这将激活命令栏,您可以在其中输入数值,指定移动的精确距离。

当您拉伸或者移动方位线的时候,在方位线上的龙骨将与它一起调整。

移除方位线

如果你想要移除插入在结构地板上的方位线,需要按照以下步骤进行:

1、选择结构地板。你需要隐藏墙体选择才能实现这一功能

2、右键点击选择结构地板---移除方位线

3、点击方位线。这样操作将移除方位线并使龙骨返回到其原始的未切割状态。





在结构地板上移动框架基点

默认情况下,结构地板中的框架从顶角开始。您可能需要移动框架基点以确定框架从角落开始的位置。

移动框架基点

1、点击结构地板的边缘选择它

2、右键点击选择结构地板>移动框架基点。当前框架基点用浅蓝色三角形标记显示

3、将浅蓝色三角形拖动到新位置,或者单击绘图中的任意点,并在命令栏中输入精确的移动距离,然后按Enter键。 基点被移动,并且框架龙骨相应地调整。





添加元件到结构地板

您可以通过向结构地板添加部件来自定义结构地板的框架。 当您使用“向结构地板系统添加”工具时,手动添加的部件将与结构地板关联,并表现为它们是其一部分。 例如,如果你移动结构地板,部件将随之移动。 或者,如果结构地板被删除,部件也将被删除。 应用于结构地板的任何查看筛选操作更改也将应用于添加到结构地板的部件。

添加部件到结构地板

1、使用部件工具或者高级部件工具插入部件

2、选择插入的部件,右键点击选择“向结构地板系统添加”添加到结构地板系统。对话框确认添加的元件数。

根据需要,您可以使用从结构地板系统中删除来解除部件与结构地板的关联。



从结构地板移除部件

要从结构地板删除部件,只需选择它,然后按键盘上的Delete

要使用“向结构地板系统添加”选项来手动添加部件到结构地板,请选择该部件,然后右键单击并选择“向结构地板系统添加”,然后点击结构地板,确定添加部件的数量。

要想该部件与结构地板分离,请使用“从结构地板系统中移除”,这样该部件将保留在视图中,但不再是原结构地板系统的一部分。



在结构地板中裁切开口

如果您已经使用根据周界插入结构地板,根据房间插入结构地板或根据选点插入结构地创建了结构地板系统,您可以选择结构地板系统后右键单击,选择列表里的裁切开口工具在其地板上中创建任何形状或尺寸的开口。

在结构地板创建开口

1、点击选择结构地板的边缘

2、右键点击选择裁切开口

3、选择裁切开口的起始点,然后继续选择点以定义开口的大小和形状。请注意,您不必再次选择起始点来完成裁切 - 所选的最后一个点会自动连接到起始点,形成开口。

4、右键点击选择完成。





编辑结构地板的属性

结构地板属性包括衬板,托梁,闽板,带状托梁,边托梁,等设置。

要编辑插入的结构地板的属性,请选择结构地板系统的边缘,然后右键单击并选择属性。 在结构地板系统对话框中,您可以指定通用属性,例如托梁龙骨间距,以及托梁的设置。

边托梁可以基于结构地板的每个边缘进行编辑,因此可以在结构地板的每个边缘上设置不同的样式。 要沿特定边缘编辑部件,请选择结构地板,然后单击所需边缘上的红色属性标记 在“部件属性”对话框中编辑所选边的部件设置。

结构地板属性如下描述:

在更新时重新生成组件。 选中此选项后,如果修改了底边(例如拉伸),则会删除并重建自动生成的框架组件。 当未选中时,在修改时,框架部件将保持不变。 请注意,启用此设置不会影响到你手动添加到结构地板系统的部件。

通用属性

托梁方向:托梁龙骨的排列角度。

托梁龙骨间距:托梁龙骨间的间距

风格:在方位线上的托梁龙骨的样式。 交错选项与托梁龙骨末端重叠。 “抑制”选项将使托梁龙骨末端远离方位线。

距离:当托梁龙骨末端处的设置为交错时,托梁龙骨从方位线延长的距离或者当托梁龙骨末端处的设置为抑制,托梁龙骨断开后与方位线保持的距离。

衬板

包括:选择“是”以包括衬板,如果您不需要包括衬板,则选择否。

衬板:单击该字段,然后单击浏览按钮从型录中选择衬板需要使用的表面。

阶段:在字段中单击,然后单击浏览按钮为衬板分配一个阶段。 阶段可用作数量报表中的排序分类。

使用区域:单击该字段,然后单击浏览按钮以将使用分配给衬板。 该使用区域可用作数量报表中的排序分类。

托梁/闽板/带状托梁/边托梁

这些框架组件被设置成单独的文件夹。单击“新建”将部件添加到选定的文件夹中,或单击“复制”复制现有部件。单击“删除”以从配置中删除选定的部件。

名称:部件在编辑结构地板属性窗口显示的名称

部件:单击“字段”,然后单击“浏览”按钮从目录中选择一个部件。

旋转: 部件的方向

阶段:单击字段,然后单击浏览按钮为部件分配阶段。

使用区域:单击字段,然后单击浏览按钮以向部件分配使用区域。

对齐:在编辑时部件上用作参考的点。 选项为顶端,中央和底部。



开口的楣/开口

边缘位移: 开口边缘部件与切割开口时绘制的线的偏移量。 您可以输入正值或负值以将部件末端偏移到开口线的任意一侧。

托梁凸出:托梁进入开口边缘的距离。



自动地板

如果您在程序设置中启用了自动插入地板,当您连接三个或更多的墙以创建一个封闭的外墙布局时,地板将自动插入到您的模型中。您可以在程序设置---建筑辅助禁用或启用自动插入地板。

当你开启自动插入地板,并创建一个封闭的房间区域,自动地板应用的是你型录中地板的第一个地面。如果使用“房屋建筑精灵”向导,则根据向导创建楼层时使用选择的地板风格类型。如果你想在地板上使用不同的材料,你可以使用材质刷为地板赋予材料。

当你绘制内墙时,地板会根据你新绘制的内墙重新分割,重新生成的房间中,地板会与墙体的内表面相连。您也可以使用的房间划分工具手动分割自动地板。

2D平面视图中无法选择地板。 它们只能在3D视图中选择。 唯一的例外是已使用房间划分工具定义了地板边缘。 房间划分线这样的边缘在2D视图中会以虚线标记显示,你可以根据需要拉伸。

自动地板与包含它们的墙具有直接的关联性。 如果你拉伸你的墙布局,自动地板一起调整。 如果你通过删除墙,俩形成开放的不闭合区域,自动地板将被删除。

提示:对于计划使用房屋建筑精灵向导的项目,可以在运行向导之前通过编辑房屋建筑精灵向导元素配置更改默认楼层类型。

当您运行精灵的时候你可以选择地板类型









移动定义地板的边缘

如果您已使用房间划分工具在模型中自定义了地板区域,则可以在2D视图中移动房间划分线定义地板边缘以增加或减小自定义地板面积的大小。

移动定义地板边缘

1、如果你已使用房间划分工具对地板进行划分,在2D平面视图中选择地板边缘(房间划分的虚线)。 会显示蓝色的虚线。

2、将指针悬停在中心抓取点上,然后点住并拖动以移动线条。

3、释放你的鼠标按钮



禁用或启用自动插入地板

程序设置中的一个选项决定在绘制墙形成封闭区域时,地板是否自动插入到整个模型。 您可以随时禁用或启用此选项。

禁用和启用自动地板插入

1、选择设置>程序设置或者在设置工具栏点击

2、在程序设置对话框中,在左侧的面板中选择建筑辅助

3、在建筑辅助区域中,禁用和启用自动插入地板复选框

4、点击确定



在建筑位置插入地板

根据周长插入地板工具检测到当前建筑位置上墙的封闭边界,并在整个位置插入一层你选择的地面。如果您已删除自动生成地板,并希望在墙体整个模型中尽可能快地创建地板,则此选项非常理想。

在建筑位置插入地板

1、确保当前位置是你想要插入地板的建筑物位置。

2、选择插入>地板>根据周长插入地板,或者在建筑工具栏地板按钮旁边的下拉三角选择根据周长插入地板

3、在型录中,选择你想要的地板类型
4
、在模型任意处点击,地板被自动插入

注意:根据周长插入地板工具不考虑内墙。 只创建一个大的地板表面。 如果您希望在每个房间中插入不同的地板,请使用根据房间插入地板工具。




在房间中插入地板

使用根据房间插入地板工具,您只需在房间内点击,即可自动在该房间插入您选择的地板。

在房间中插入地板

1、选择插入>地板>根据房间插入地板,或者在建筑工具栏点击

2、在型录中,选择你想要的地板类型

3、点击您要添加地板的房间。 地板自动插入。

注意:默认情况下,使用根据房间插入地板工具插入的地板是紧贴墙体内表面的,如果您想让插入地板时延伸到墙芯的内边缘,则需要在程序设置更改,插入之前定义它。



定义要插入房间的楼层范围

默认情况下,使用根据房间插入地板工具插入的地板是紧贴墙体内表面的,如果您想让插入地板时延伸到墙芯的内边缘,则需要在程序设置更改,插入之前定义它,这是在程序设置中定义的插入设置。

更改此设置不会影响已插入的地板。 它只会影响您再次使用根据房间插入地板工具插入的地板。 如果要更改现有地板的范围,可以点住地板的点并拖动,进行编辑。

1、选择设置>程序设置或者在设置工具栏点击

2、在程序设置对话框中,在左侧的面板中点击建筑辅助

3、在根据房间插入的区域中,单击“地板”项旁边的下拉框。
4
、如果你想要房间的地板延伸到墙芯内边缘,请选择墙芯。 如果您希望它们延伸到墙体内表面,请选择“墙表面”。

5、点击确定。



根据挑选点插入地板

根据挑选点插入地板工具提供了在图形中任何地方创建任何尺寸或形状的地板的自由。 你只要选择点形成一个封闭的形状,地板就会创建。

根据挑选点插入地板

1、选择插入>地板>根据挑选点插入地板,或者在建筑工具栏地板按钮旁边的下拉三角中选择根据挑选点插入地板

2、在型录中,选择你想要的地板类型插入

3、选择地板的起点,然后继续选择点以定义地板的大小和形状。 请注意,您不必再次选择起点来完成地板 - 所选的最后一个点会连接到起点。

4、右键点击选择完成。







调整地板大小或重新定义地板形状

通过点击地板边缘和角落你可以调整地板的大小或者重新定义地板形状

注意:你不能拉伸墙体布局自动创建的地板。 你只能拉伸使用地板工具创建的地板。

调整地板的大小或者重新定义地板形状.

1、通过单击其中一个边缘选择地板。 如果要调整地板大小,请单击要调整的边缘。 然后选择的边缘上显示实心的蓝色抓取点,点住进行移动,(地板的每个角落都会显示空心的蓝色抓取点)。

2、要调整地板大小,请将指针悬停在实心蓝色抓取点上,然后点住并拖动地板边缘以调整地板大小。 或者也可以选中地板后点右键,在右键菜单上选择“移动边缘”工具。

3、要重新定义地板形状,请将指针悬停在地板其中一个角落的抓取点上,然后点住并拖动以调整地板形状。 或者也可以选中地板后点右键,在右键菜单上选择“拉伸”工具。

在地板中添加节点

您可以向地板边缘添加节点,以沿地板边缘创建更多的抓取点。 然后,您可以点住并拖动添加的节点以重新定义地板形状。

在地板中添加节点

1、 选择地板.

2、右键点击选择添加节点

3、单击要添加节点的楼层边缘上的位置。

房间划分

如果房间包含自动地板,您可以使用房间划分工具将房间拆分为两个独立的区域。 这使您可以在同一个房间有两种不同的地板类型。 您还可以使用房间划分工具在地板中定义开口。

注意:您不能划分使用地板工具创建的地板。

房间划分

如果你在程序设置中,开启了自动插入地板,并已经创建了一个房间,

1、选择插入>墙体>房间划分,或者在建筑工具栏墙体按钮旁边的下拉三角中选择房间划分
2

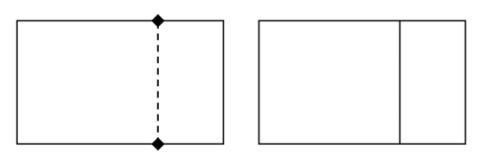

、选择点以定义分割线。 如果您想将房间分为两个部分,线的端点必须位于墙面边缘。

如果你想在房间划分线内创造一个地板,划分线必须形成一个封闭的形状。

3、右键点击选择完成。





移动分割线

1、在2D平面视图中点击虚线分割线。蓝色的抓取点沿着线显示。

2、将鼠标悬停在中心抓取点上,然后点住并拖动可移动该划分线。
3
、释放你的鼠标按钮

注意:当你划分一个房间时,天花板也将在划分线上面的位置创建。



编辑地板的厚度

您可以在其基本属性页上编辑地板的厚度。

编辑地板的厚度

1、选择地板。如果地板是根据房间创建的,则你需要在3d下选择地板。

2、右键点击选择属性,或者在菜单栏选择编辑>修改元件>属性

3、在基本页面的地板厚度编辑框编辑数值

4、点击确定。





在自动地板上裁切开口

通过定义要剪切的地板开口区域,你可以在自动地板中插入任何形状和尺寸的开口。 楼梯的位置你可能需要这样做。

在自动地板上裁切开口

1、选择插入>墙体>房间划分,或者在建筑工具栏墙体旁边的下拉三角中选择房间划分

2、选择点以定义开口的轮廓,确保轮廓形成闭合形状。

3、右键单击并选择完成。 在地板表面上创建轮廓。 如果需要,您可以拉伸,移动和弯曲轮廓,以获得所需的开口尺寸和形状。

4、进入3D视图,确保地板可见和可选择。

5、单击您绘制的轮廓中心以选择轮廓。

6、按键盘上的Delete键,或右键单击并选择“删除”,或选择菜单栏“编辑”>“修改元素”>“删除”。



在手动插入的地板上裁切开口

如果您已根据房间插入地板,根据周长插入地板或根据挑选点插入地板,则可以使用地板右键菜单上的“裁切开口”工具在其中创建任何形状或大小的开口。

在手动插入的地板上裁切开口

1、选择地板表面

2、右键点击选择裁切开口

3、选择开口的起点,然后继续选择点以定义开口的大小和形状。 请注意,您不必再次选择起点来完成开口轮廓 - 所选的最后一个点会连接到起点。

4、右键点击选择完成

调整大小或重新定义地板开口形状

如果您在地板中创建了一个开口,您可以通过单击并拖动开口其边缘或角点来调整大小或重新定义开口形状。

调整大小或重新定义地板开口形状

1、点击选择开口的边缘

2、要调整开口大小,请将指针悬停在要移动的边缘的中心蓝色抓取点上,然后点住并.

3、如果开口位于手动插入的地板中,您可以通过点住并拖动开口角点来重新定义开口形状。



从手动插入的地板中移除开口

您可以使用“移除开口”工具从手动插入的地板中移除开口。 手动插入的地板是根据房间插入的地板,根据周长插入的地板或根据挑选点插入的地板。

注意:您不能使用delete键从手动插入的地板上移除开口

从手动插入的地板中移除开口

1、点击地板或开口的边缘选择地板。

2、右键点击选择移除开口或者菜单栏选择编辑>修改元件>移除开口



如何创建天花板

插入天花板的方法有三种:根据房间插入天花板、根据周长插入天花板、根据挑选点插入天花板。

您可以编辑任何天花板的厚度和外观。你也可以使用材质刷应用不同的颜色或材料到天花板。同样,通过简单地编辑天花板的属性,任何天花板都可以转换成一个凸起或教堂式的天花板。

提示:一个上下位置高的地板的底面也可以作为一个天花板平顶。同样,一个上下位置低的天花板的背面也可以作为一个地板表面。



通过建筑位置插入天花板

根据周长插入天花板工具检测到当前建筑位置上墙的封闭边界,并在整个位置插入一层你选择的天花板。如果您希望在墙体整个模型中尽可能快地创建天花板,则此选项非常理想。

根据周长插入天花板

1、确保当前建筑位置是你要插入天花板的位置。

2、选择插入>天花板>根据周长插入天花板,或者在建筑工具栏天花板按钮旁边的下拉三角中选择根据周长插入天花板。

3、在型录中,选择你想要的天花板类型插入

4、单击模型周长内的任意位置。 天花板自动添加。

5、右键点击选择完成

注意:根据周长插入天花板工具不考虑内墙。 只创建一个大的天花板表面。 如果您希望在每个房间中插入不同的天花板,请使用根据房间插入天花板工具。



在房间中插入天花板

根据房间插入天花板工具,会根据单个房间的封闭边界(所有的墙必须连接),在房间内插入天花板。 根据房间插入天花板允许您在不同的房间有不同的天花板类型。

在房间中插入天花板

1、确保要插入天花板的位置是建筑物位置下拉框中的当前位置。
2、选择插入>天花板>根据房间插入天花板,或者在建筑工具栏上点击

3、在型录中,点击你想要的天花板的类型插入

4、点击您要添加天花板的房间内部。 天花板自动添加。 (根据需要,您可以继续向其他房间添加天花板。)

5、右键点击选择完成

注意:默认情况下,使用“根据房间插入天花板”工具插入的天花板延伸到墙的内表面。

根据挑选点插入天花板

使用根据挑选点插入天花板工具,您可以通过挑选点来定义天花板的轮廓插入天花板。 这允许您在绘图区域的任何位置创建任何形状和大小的天花板。

通过挑选点插入天花板

1、 确保要插入天花板的位置是建筑物位置下拉框中的当前位置。

2、选择插入>天花板>根据挑选点插入天花板或者在建筑工具栏天花板按钮旁边的下拉三角中点击根据挑选点插入天花板

3、在型录中,选择你想要的天花板类型插入

4、挑选天花板的一个起始点

5、继续选择点,定义天花板的轮廓。 (您不必再次选择起点,因为您选择的最后一个点会连接到起点。)

6、右键点击选择完成。





创建凸出天花板

凸出天花板是在达到平坦部分之前向上倾斜凸出一个台阶。 这种装饰天花板处理通常用于向房间增加体积或高度。

您可以通过在其属性中将天花板的类型更改为“凸出”,然后定义凸出的高度,壁脚板宽度和倾斜角度来创建凸出天花板。

创建凸出天花板

1、 在房间里创建一个规则的平顶,然后我们将它修改为凸出天花板

2、选择天花板

3、右键点击选择属性

4、在天花板对话框中,在类型区域中点击选择凸出选项

5、在属性区域中,点击凸出的高度选项,然后输入从天花板底部到凸起平面部分的所需距离。 这定义了凸出的高度。

6、单击“壁脚板宽度”选项,然后指定从天花板外边缘到凸出边缘的所需距离。

7、单击边缘形状选项,然后选择直线,三角墙或拱形。

直线:创建可以成角度的直的凸起边缘。

三角墙:创建直的凸出边缘,使一侧在凸起位置上打开,以便凸起位置可以靠在墙上。

拱形:创建弯曲的凸起边缘。

8、如果选择直边形状,请在“倾斜角度”编辑框中指定凸出边缘的所需角度。 您可以在1º至90º的范围内选择。

9.如果选择了“拱形”形状,请指定以下值:

起点角度:曲线开始的角度,从天花板底部到起始曲线中心的距离。 选择从1º到90º的值。

端点角度:从结束曲线的中心到凸出顶部测量的曲线上部的角度。

半径:从天花板底部到弯曲边缘中心的距离。

10、点击确定



创建教堂式天花板

教堂式天花板的边缘形状具有直线形,三角墙,拱形的属性。

创建教堂式天花板

1、在房间里创建一个规则的平顶,然后我们将它修改为教堂式天花板。

2、选择天花板。

3、右键点击选择属性。

4、在天花板对话框中,在类型区域选择教堂式天花板选项。

5、单击“壁脚板宽度”选项,然后指定从天花板边缘到天花板开始向上倾斜的距离。 如果希望天花板从最外边缘开始倾斜,请指定值0
6
、单击边缘形状选项,然后选择直线形,三角墙或拱形以定义天花板倾斜边缘的形状。

直线形:创建可以倾斜的直边。

三角墙:创建直线边缘,使天花板一侧在凸起位置上打开,以便凸起位置可以靠在墙上。

拱形:创建弯曲的边缘

7、如果边缘形状选择了直线形,在倾斜角度编辑框中指定倾斜边缘所需的角度。

8、如果边缘形状您选择了拱形,可以指定以下值:

起点角度:曲线开始的角度,从天花板底部到起始曲线中心的距离。 选择从1º到90º的值。

端点角度:从结束曲线的中心到凸出顶部测量的曲线上部的角度。

半径:从天花板底部到弯曲边缘中心的距离。

垂直距离:从天花板的底部到顶部的距离。

9、点击确定。

注意:如果你正在创建一个教堂式的天花板,你需要确保你的屋顶是尖的,以适应天花板。否则,天花板将穿过屋顶。









在房间内插入天花板

默认情况下,根据房间插入天花板工具,天花板会延伸到墙的内表面。如果你喜欢你可以设置里更改为墙芯(墙核心的内边缘)。这是一个在您的程序设置中定义的插入设置。更改此设置对项目中已插入的天花板没有影响。它只会影响你再次使用根据房间插入天花板工具插入的天花板。如果你想改变现有的天花板的尺寸或大小,你可以点住并拖动天花板角落的抓取点,进行调整。

要使用根据房间插入天花板工具首先要定义插入的天花板的范围:

1、选择设置>程序设置或者在设置工具栏中点击

2、在程序设置对话框中,在左侧的面板中点击建筑辅助

3、在根据房间插入区域中,点击天花板项目的下拉对话框

4、如果你想要房间的天花板延伸到墙壁核心边缘,选择墙芯。 如果您希望它们延伸到墙壁内表面,请选择“墙表面”。

5、点击确定



调整天花板尺寸或重新定义天花板形状和大小

您可以通过点住并拖动天花板的边缘或角落的抓取点来调整天花板的大小或重新定义天花板形状。

调整天花板尺寸或重新定义天花板形状

1、通过单击其中一个边缘选择天花板。 如果要调整天花板的大小,请单击要调整的边缘。 在您选择的边缘上出现一个实心的蓝色抓取点,天花板表面的每个角落都会出现空心的蓝色抓取点。

2、要调整天花板的大小,请将指针悬停在实心蓝色抓取点上,然后点住并拖动天花板边缘以调整天花板大小。 或者也可以在右键菜单上选择“移动边缘”工具。

3、要重新定义天花板形状,请将指针悬停在其中一个角落的抓取点上,然后点住并拖动以调整天花板形状。 或者,也可以在右键菜单上选择“拉伸”工具。



在天花板上添加节点

您可以向天花板边缘添加节点,以沿天花板边缘创建更多抓取点。 然后,您可以点住并拖动重新定义天花板该部分的形状。

在天花板上添加节点

1、选择天花板

2、右键点击选择添加节点,或者选择编辑>修改元件>添加节点
3
、单击天花板边缘你想要添加节点的位置。 边缘会被分开,新的天花板节点添加完成。



在天花板上裁切开口

您可以使用裁切开口工具在天花板中创建一个开口。 创建开口您可以通过选取点来定义其大小和形状。

在天花板上裁切开口

1、通过选择天花板的边缘,选择天花板

2、右键点击选择裁切开口,或者选择编辑>修改元件>裁切开口

3、为开口选择一个起始点

4、继续选择点以定义开口。 在选择点时,将创建开口。所选的最后一个点会连接到起点以形成闭合形状,因此您不必再次选择起点。

5、右键点击选择完成

调整大小或重新设置天花板开口

如果您在天花板中创建了一个开口,您可以通过点住并拖动其边缘或角落的抓取点来调整大小或重新定义开口形状。

调整大小或重新设置天花板开口.

1、在2D 平面图中,点击你选择想要移动的开口的边缘

2、要调整开口大小,请将指针悬停在要移动的开口边缘的中心蓝色抓取点上,然后点住并拖动边缘以调整开口尺寸。

3、重新定义开口形状,点住天花板开口的角落的抓取点,拖拽到你想要的位置。从天花板上移除天花板开口

您可以使用“移除开口”工具从手动插入的天花板中移除开口。 手动插入的天花板是根据周长插入天花板、根据房间插入天花板、根据挑选点插入天花板

注意:您不能使用delete键移除手动插入的天花板上的开口

要从手动插入的天花板上移除开口:

1、单击天花板或天花板开口的边缘选择天花板。

2、右键点击选择移除开口,或者选择编辑>修改元件>移除开口。

3、点击开口的边缘。开口被移除。
