第二十八章:元件

元件

默认的型录中包含数千个元件。 您可以使用元件管理添加,编辑和删除型录中的元件。

当您要在型录中添加或编辑元件时,需要定义元件的属性,例如其大小和外观。 一些元件将具有比其他元件更多的设置。 当编辑型录中的元件,保存型录后,您再次插入的该元件将使用你编辑的属性。

您还可以编辑已经插入绘图中的元件。 当您编辑已插入的元件时,您所做的更改只针对于绘图中的元件,并且对型录中的元件没有影响。

如果已编辑插入元件的属性,则可以使用“保存元件到型录”工具将该元件(及其自定义属性)保存到当前型录。

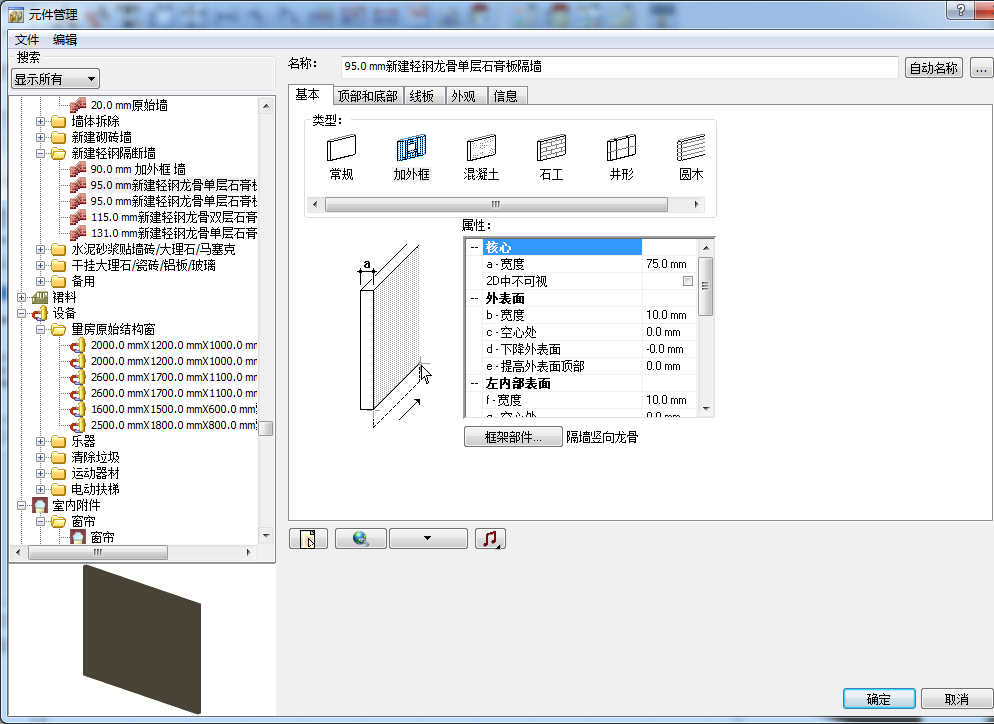

使用元件管理

元件管理的列表包含当前型录中所有元件。 使用元件管理,您可以添加和编辑元件,从其他型录导入元件,以及创建新型录。

进入到元件管理

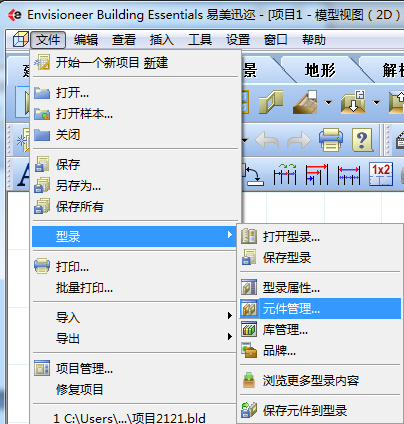

1、选择文件>型录>元件管理,或单击“标准”工具栏上“型录”按钮旁边的向下箭头,然后选择“元件管理”。 您还可以右键单击型录面板中的元件,然后选择元件管理。


型录中所有元件都位于左侧窗格列表中。 当前选定元件的属性显示在对话框的右侧。 每个标签属性都有自己的选项卡(基本,外观,数量等)。 只需选择一个选项卡即可查看和/或编辑这些属性。

您可以通过在窗格列表中搜索找到一个元件。 元件按类型(墙,门,窗等)分类,每类元件的文件夹中可以创建子文件夹用于组织元件。 元件管理窗格列表上方具有“搜索”的功能,可用于快速查找型录中的特定元件。



在元件管理中搜索元件

元件管理包括一个搜索功能,您可以使用它快速找到型录中的特定元件。 您可以按描述(关键字)或按编号搜索。 如果您执行描述(关键字)搜索,该功能将根据关键字查找型录中的元件名称,进行关键字匹配。 如果进行编号搜索,该功能将根据编号查找型录中的元件编号,进行编号匹配。搜索的字词会保留在搜索框列表中,方便您将来可以使用它们。

搜索型录

1、单击窗格列表上方“搜索”区域中的下拉框,然后选择要按描述搜索元件名称或按编号搜索元件编号。 下拉框旁边会显示一个编辑框。

2、在编辑框中,输入要搜索的关键字或编号,然后按Enter键或单击 如果输入一个或多个关键字,搜索功能将在整个型录中根据指定的文本字符串搜索所有元件名称。 搜索不特定于任何一种类型的元件,搜索功能将显示包含指定的文本字符串的任何匹配到的元件,即使该字符串只是元件名称的一部分。

请注意,如果您输入两个或更多关键字,则关键字必须是连续出现在元件名称中,以便元件显示在搜索结果中。 例如,如果输入关键字“奢华壁炉”,名为“奢华美式壁炉”的元件将不会显示在搜索结果中。

一旦获得搜索结果,它们将显示在窗格列表中。

3、要将型录返回到其显示所有元件的默认状态,请从“搜索”下拉框中选择“显示所有”。

4、您使用的搜索字词保存在“搜索”窗口中。 要激活先前执行的搜索,请从搜索下拉框中选择所需的搜索词。

查看元件属性

每个元件都有一组定义元件大小,类型和物理外观的属性。 您可以自定义元件的属性以满足您的需要。 属性页根据元件类型而有所不同,这些页面上提供的属性也不同。

您可以通过元件管理或型录面板或通过插入元件访问元件属性。 您可以编辑插入后元件的属性以及元件管理中的元件。

通过元件管理查看元件属性

1、选择文件>型录>元件管理或者在型录面板中右键点击元件选择元件管理。

2、选择要查看其属性的元件。 元件的属性显示在元件管理的右侧。

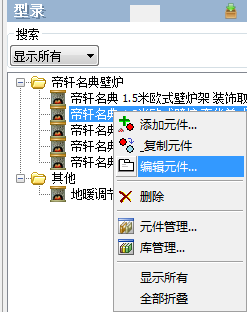

通过型录面板查看元件属性:

1、在型录面板中,右键点击元件选择编辑元件。

查看插入元件的属性:

1、在绘图中选择元件。

2、右键点击选择属性或者选择编辑>修改元件>属性。

添加元件到型录

您可以在型录中创建一个新元件,通过定义一些不同的属性来确定其大小、形状和外观。

添加新的元件到当前型录

1、选择文件>型录>元件管理,或单击标准工具栏上型录按钮旁边的向下箭头,然后选择元件管理。 您还可以右键单击型录面板中的元件,然后选择元件管理。

2、在元件管理中,展开相应的元件类型,然后选择要添加的元件的子文件夹。

3、选择编辑>添加元件或者右键点击选择添加元件。

4、添加元件如家具、电器及室内附件,你将看到“定义元件”对话框,可以基于一套通用的参数定义元件,或通过导入DWGDXF3DS或者skp文件。

5、如果你要通过通用参数定义元件,指定大小属性,请选择要创建的特定元件类型(椅子,桌子等),然后单击“确定”。

6、要导入3DSDWGDXFSKP模块,请选择自定义模块选项,然后单击确定。 某些元件(如电子设备)将直接提示您输入文件,因为它们没有通用参数模板。

7、在对话框的右侧定义元件的属性。

8、如果要使用预定义的命名设定自动命名元件,请单击自动命名按钮。

9、点击确定。元件被添加到型录中。

在型录中编辑元件

每个元件都有许多不同的属性,决定了它的大小,几何和外观。 您可以编辑这些属性以满足您的需要。 元件管理的列表包含当前型录中所有元件。 您可以同时编辑单个元件或多个元件。

在型录中编辑元件:

1、选择文件>型录>元件管理,或单击标准工具栏上型录按钮

旁边的向下箭头,然后选择元件管理。 您还可以右键单击型录面板中的元件,然后选择元件管理。

2、在元件管理中,选择要编辑的元件。你可以选择多个元件,选择一个元件,按住Shift键并单击其他的元件,则可以将这两个元件以及他们之间的元件全部选中。

3、如果要使用预定义的命名设定自动命名元件,请单击自动命名按钮。

4、编辑对话框右侧的属性。 如果选择多个元件,则不同的属性值以红色显示。 以黑色显示的值对于所选择的所有元件是相同的。 你仍然可以编辑以红色显示的值,但是请注意,该值将应用于选择集中的所有元件。

5、点击确定。

注意:编辑型录中的元件对已插入到绘图中的元件没有影响。 它只影响你再次插入的这个元件。

从型录中删除元件

你可以从元件中删除任何元件

从型录中删除元件

1、选择文件>型录>元件管理,或单击标准工具栏上型录按钮旁边的向下箭头,然后选择元件管理。 您还可以右键单击型录面板中的元件,然后选择元件管理。

2、选择你想要删除的元件。

3、选择编辑>删除元件或者右键点击并选择删除。



使用属性页面

当访问元件的属性时,属性显示在各个标签页面上。 选项卡和属性因元件而异。 最常见的属性标签是基本,外观,信息和行为。 备注和超链接属性对所有属性页都是通用的。

元件的预览显示在预览窗口中。 默认情况下,模型以3D渲染视图显示。 您可以在3D2D之间切换,以及通过在预览窗口中右键单击并从菜单中进行选择来选择不同的显示模式。

当图像处于3D视图中时,您可以通过点住鼠标拖动来旋转查看模型。



使用自动名称

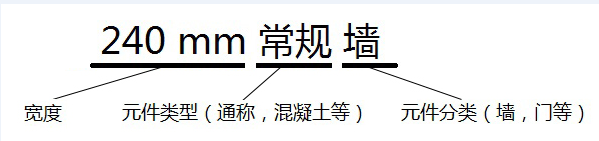

自动名称的元件的名称基于预定义的公式。 名称“240 mm 常规 墙”的元件由三个变量组成:

每个变量由空格分隔。 这些变量和空格在自动生成名字的公式中定义。

如果添加或更改元件,并选择自动名称,则元件的名称会在型录中自动更新。 例如,如果创建120mm的墙体,点击自动名称,则名称将自动变为“120 mm 常规 墙”。

自动生成名称

•每次添加或编辑元件时,请输入名称

•确保型录的一致性

•如果忘记更改名称,则名称条目将重复

要在添加或编辑元件时使用自动名称,请单击元件属性对话框中“名称”编辑框旁边的“自动名称”按钮。

注意:即使您已使用自动命名功能,仍然可以添加或编辑名称。



修改自动名称生成公式

当在型录或元件的属性中使用自动名称功能时,你可以修改用于生成元件名称的公式。 公式由变量(如元件类和元件类型)和分隔符(空格,符号或字符)组成。

编辑的自动名称公式是针对你所选的这一类的元件,例如你编辑墙的自动名称公式,则墙元件的名称都可以使用你设置的公式进行命名

修改用于元件自动生成名称的公式:

1、选择文件>型录>元件管理,或右键单击型录面板中的元件,然后选择元件管理。在型录中,选择要编辑的元件。或选择绘图中的元件,然后右键单击并选择属性。

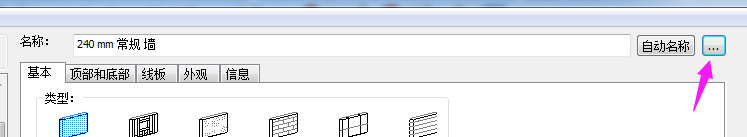

2、在基本属性页面上,单击自动名称按钮旁边 显示该元件类型的自动生成名字对话框。 右窗格(使用的变量和分隔符:)显示当前公式。


3、从公式中删除变量或分隔符,请选择它,然后单击移除,或按键盘上的向左箭头键。

4、向公式中添加组件,请在“有效变量”或“有效分隔符”窗口中选择所需的变量或分隔符,然后单击添加,或按键盘上的向右箭头键。

5、移动公式中的变量或分隔符,请选择该变量或分隔符,然后单击向上移动或向下移动。

6、完成修改公式后,单击“确定”关闭“自动生成名字”对话框。

7、点击确定关闭元件管理。



编辑元件的尺寸和组成

您可以通过访问元件的基本属性页来编辑元件的物理组成及尺寸。 某些元件具有控制其组成的附加属性页。例如,橱柜有门扇和细节属性页。

当您编辑绘图中存在的元件的属性时,只会更改所选元件。 绘图中的其他未选择的元件保持不变。 但是,您可以同时选择和编辑多个元件,前提是它们具有相同的属性。

编辑插入后元件的属性:

1.访问元件的属性。

2.根据需要调整属性。 单击标有字母字符(abc等)的尺寸会突出显示元件绘图中的相应尺寸,反之亦然(如果存在)。

3.单击“确定”。 所选元件在绘图中更新。

注意:编辑绘图中元件的属性对于再次从型录中选择并插入的该元件没有影响。 编辑型录中的元件属性会影响该元件在绘图中的所有未来插入。

改变元件的方向

你可以在型录中调整元件的插入方向(如家具和灯具),以满足你在插入元件时的需要。

改变元件的方向

1、进入到元件的属性页面。

2、在“基本”页面上,单击“方向”区域中相应的箭头键以旋转元件。

X轴:将元件前端向后旋转,反之亦然。

Y轴:以3D方式将元件向左或向右旋转。

Z轴:在2D平面视图中向左或向右旋转元件。

注意:方向控制仅适用于简单的模块元件,如家具和家电。 它不适用于具有可定制组件的元件,如壁炉或橱柜。

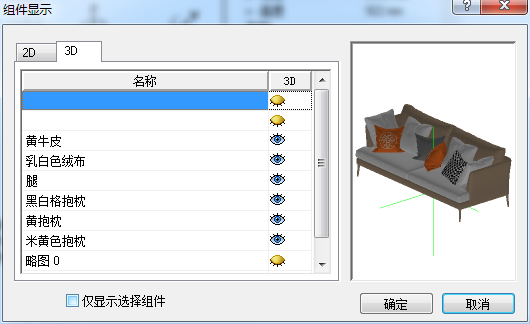

控制元件的哪个组件显示

您可以通过更改其显示属性来隐藏模块元件的某些组件。

控制元件的哪些组件显示

1.访问元件的属性。

2.在属性对话框中,单击显示。

3.要在2D3D视图中从视图显示或隐藏组件,请在列表中选择它,然后单击相应的眼睛图标。

 显示组件

 不显示组件

4、点击确定返回到属性对话框。

5、在属性对话框中点击确定。

注意:显示控制功能仅适用于简单模块元件,如家具和家电。 它不适用于具有可定制组件的元件,如壁炉或橱柜。

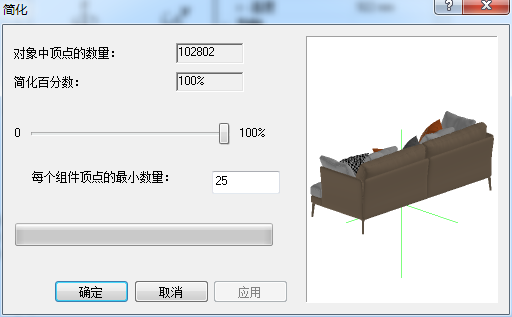

简化元件

如果元件在预览窗口中看起来太复杂,您可以通过减少用于显示它的多边形数量来简化元件。

简化导入的元件:

1.访问元件的属性。

2.在属性对话框中,单击简化。

3.要简化元件,请将标尺向左滑动。 对象中的顶点数和简化值的百分比相应更新。

4.要限制可以进行多少简化,请在每个组件顶点的最小数量编辑框中输入一个值。 数字越大,元件将变得越简单。

5.单击“确定”返回属性对话框。

6.在属性对话框中单击确定。

注意:不建议对导入的元件进行简化。简化功能仅适用于简单的模块元件,如家具和家电。 它不适用于具有可定制组件的元件,如壁炉或橱柜。

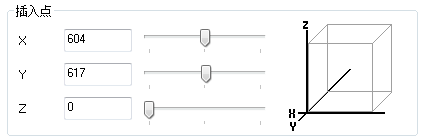

编辑元件的插入点

一些元件具有定义的插入点,它是在插入元件时附加到鼠标光标上的元件的点。 对于大多数元件,插入点位于元件的底部。 对于窗户和开口,插入点位于元件的顶部。 当更改元件的上下位置时,距离显示值是从地板或地形到元件的插入点的距离。

编辑元件的插入点:

1.访问元件的属性。

2.选择“行为”标签。

3.X轴,Y轴和Z轴编辑框中编辑值,或使用这些编辑框旁边的滑块。

X值向左或向右移动插入点。 Y值向前或向后移动插入点。 Z值在元件上向上或向下移动插入点。

4.单击“确定”。



编辑元件的捕捉边缘

一些元件具有定义的捕捉边缘,其确定如果将元件定位在墙壁附近,元件的哪个边缘将捕捉到墙壁。

编辑元件的捕捉边缘:

1、进入到元件的属性页面。

2、选择行为标签。

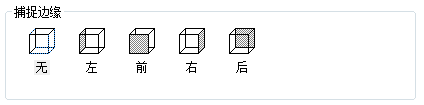

3、在捕捉边缘区域点击想要捕捉的边缘。从无、左、右、前或者后选择。

4、点击确定。

编辑元件的插入高度

您可以通过编辑其行为属性来更改通过单击插入的元件的高度。 使用“在当前位置或地形上的距离”您可以控制元件相对于地面或地形的插入高度。 输入的值是从地面或地形到元件插入点的距离。 (对于除窗户和墙壁开口以外的大多数元件,插入点在元件的底部。)

编辑元件的插入高度:

1、进入到元件的属性。

2、选择行为标签。

3、编辑当前位置或地形编辑框上方的距离中的值。

4、点击确定。

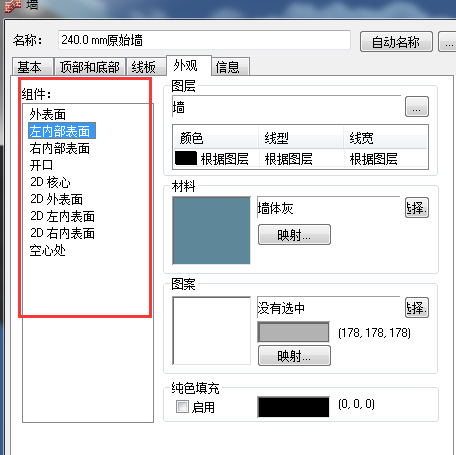

编辑元件的图层分配

每个元件的组件具有分配给它的特定图层。 图层定义确定用于在2D平面视图中显示组件线的颜色,线型和线宽。 您可以在其“外观”属性页面上编辑元件组件的图层分配。

编辑元件的图层分配

1、进入到元件的属性页面

2、选择外观标签

3、在组件面板中,选择要更改其图层分配的组件。

4、点击图层区域的浏览按钮,选择所需的图层。 图层的颜色,线型和线宽显示在下拉框下方。

5、要覆盖图层的颜色,线型或线宽设置,请单击要覆盖的属性,然后从出现的下拉框中进行选择。

6、完成编辑图层分配后,单击“确定”。

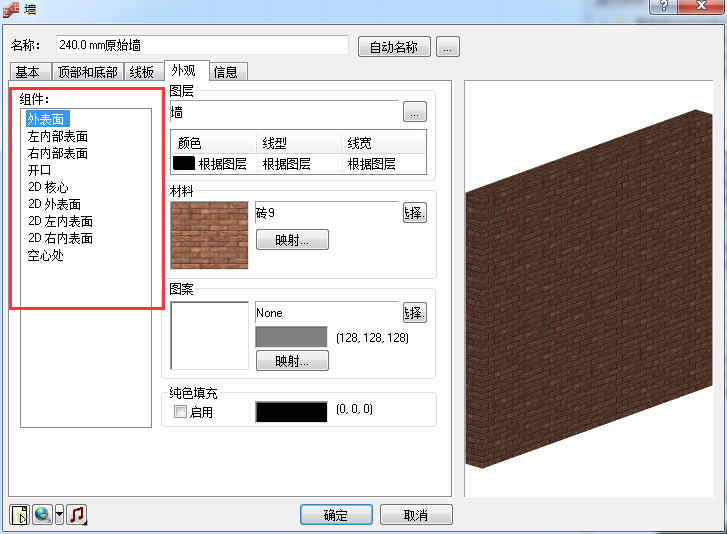

编辑元件的材质设置

在“渲染”和“渲染轮廓”显示模式下会显示元件的材质。您可以选择通过元件的外观属性页面编辑元件的材质,你可以为元件的每个组件选择不同的材质。

通过外观属性页更改元件的材质:

1、进入到元件的属性页面。

2、选择外观标签。

3、在“组件”窗格中,选择要更改其材质的组件。

4、要选择在“渲染”和“渲染轮廓”模式下显示的组件的纹理,请单击“材料”区域中的材料色板或选择按钮,然后从“材料”对话框中进行选择。

5编辑在“渲染”和“渲染轮廓”模式下材料纹理应用于组件的方式,请单击“材料”区域中的“映射”按钮,然后定义映射设置。 这些在下面描述。

自动纹理映射:应用UV贴图,使用模型的UV纹理坐标。对于导入的模型,选择“自动”将使用已应用于元件模块的UV



表面纹理映射:将纹理应用于元件组件的每个面。 这是程序中使用的最常见的纹理映射选项。

盒状物纹理映射:在元件周围创建一个盒状边框,然后将纹理应用到盒子的6个面。 这对于诸如沙发的元件将是有用的。

覆盖瓷砖尺寸:允许您为材料指定自定义瓷砖大小。 瓷砖高度是指一个位图图块的高度。例如,改变砖块材料的砖块高度会使砖块看起来更高。 改变瓷砖宽度会使砖看起来更宽。

请注意,覆盖瓷砖大小选项允许您自定义此实例的瓷砖大小,而不在库中创建新材料。

位置:允许您通过单击相应的箭头来移动元件上的材料(左,右,上或下)。

旋转:指定角度会使元件上的材料沿顺时针方向旋转。

6、当完成定义材料以后,点击确定。

注意:当您编辑绘图中元件的材质时,型录中的元件材质定义不会改变。 更改仅适用于所选元件。 编辑型录中的元件会影响该元件在绘图中的未来插入。



编辑元件的图案设置

在图案显示模式下查看模型时,将显示元件的图案属性。您可以选择通过其外观属性页面编辑元件的图案设置,为每个元件的组件选择不同的图案。

通过外观属性页更改元件的图案设置:

1、选择元件的属性

2、选择外观标签。

3、在“组件”窗格中,选择要更改其图案的组件。

4、选择组件的图案,请单击图案区域中的图案样本或选择按钮,然后从图案对话框中进行选择。

5、选择图案线条的颜色,请单击图案编辑框下方的颜色样本,然后从颜色对话框中进行选择。

6、编辑在图案显示模式下,组件图案应用的方式,请单击图案区域的映射按钮,然后定义映射设置。 这些在下面描述。

旋转:在此处指定角度会以顺时针方向旋转元件上的图案。

位置: 允许您通过单击相应的箭头来移动元件上的图案(左,右,上或下)。

7、为图案的线选择不同的颜色,请单击“图案”区域中的“颜色”样本,并从“颜色”对话框中进行选择。

8、完成以后,点击确定。

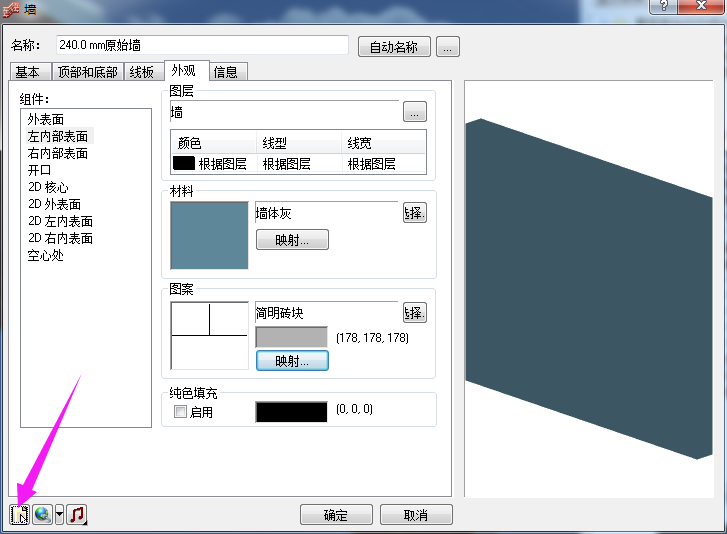

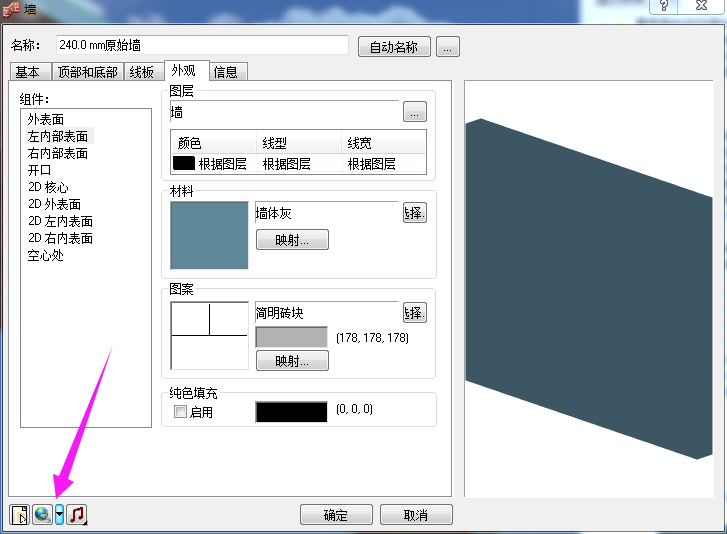

添加备注到元件属性

属性对话框中的备注允许您输入有关元件的备注。 在备注里你可以输入额外的信息。

添加备注到元件属性:

1、进入到元件的属性。

2、在属性面板中,点击

3、在备注对话框中输入备注。

4、点击确定。



将超链接添加到元件的属性

定义元件的属性时,您可以创建指向外部文件(例如Word文档)或Web地址的链接。 然后,您可以在任何时候查看元件的属性时打开超链接。 如果需要,您可以向元件的属性添加多个超链接。

添加超链接到元件属性

1、进入到元件的属性。

2、在属性面板中,点击或者击相邻的向下箭头并选择“管理超链接”。

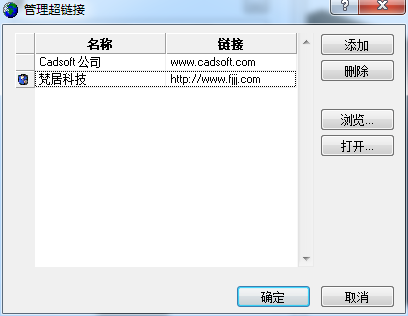

3、在“管理超级链接”对话框中,单击“添加”。 将在超链接窗口中添加一个新条目。 新超链接左侧显示一个图标,表示它是当前的超链接。

4、在名称字段中键入超链接的名称。

5、按Tab键移动到链接字段,然后键入您要链接的文件的网址(例如http://www.mywebsite.com)或路径。 如果要链接到文件,可以单击浏览以搜索计算机上的文件夹目录。 在打开对话框中找到文件后,单击打开。 文件的路径自动显示在“链接”字段中。

6、查看链接,在超链接窗口选择,然后点击打开。

7、删除超链接,在超链接窗口选择它,然后点击删除。

8、点击确定。

注意:您可以创建指向另一个Envisioneer* .bld)文件的链接。 但是,如果该文件使用与当前图形相同的型录,则无法访问链接文件中的型录。



打开元件的超链接



如果已将超链接附加到元件,则可以在查看元件的属性时打开超链接。

打开元件的超链接

1、进入到元件的属性。

2、在属性窗格下,单击超链接按钮旁边的箭头,然后选择打开当前链接。 将打开超链接。

注意:如果您已在该元件属性中指定了多个超链接,则将打开“超链接”对话框中打开当前标记的超链接。

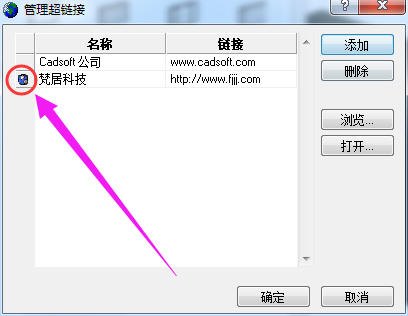

使用当前超链接

当您将超过一个超链接附加到元件的属性时,当前超链接将在“超链接”对话框中用一个图标标记。


当您使用超链接对话框(浏览,打开,删除)中的工具时,它们适用于当前选定的超链接。 此外,您指定标记的超链接将作为使用打开,弹出的超链接窗口。

要设置你打开的当前超链接,只需从对话框中选择超链接即可。
