公式
公式在您的预算和报价中是量化材料的关键点。公式既可以很简单同时也可以很复杂,主要在于您量化的材料。指定公式对话框包含了一个完整的选择公式组件,您可以用它来建立任何公式。
主要议题包括
· 如何将公式附加到元件以实现特定的数量。
了解变量和用于每个元件的运算符。
公式
当你在Envisioneer中插入一个元件,他会计算这些元件并添加到信息报表中。但是如果你想插入一个栅栏,需要它来计算一定长度的栅栏有多少根支柱呢?为了计算出数量你需要创建一个公式,该公式包含了支柱间的间距,栅栏的整体长度以及整体长度是按十进制四舍五入计算。
试一试
比方说,你想把一个栅栏添加到您的设计中,并希望预算报告将要使用的支柱、扶手和厚板的数量计算出。为了实现这一点,你将需要为这些数据创建一个公式,其中包括支柱件间距,栅栏的整体长度,以及栅栏的整体长度是取整舍去小数点。
1·在元件管理对话框,打开左边面板中的栅栏文件夹。
2.打开尖木栅栏文件夹,然后选择1219mm标准的尖木栅栏。

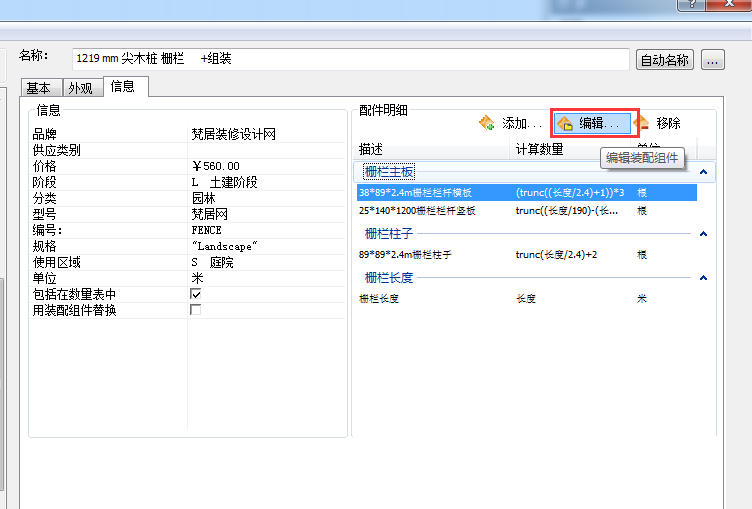

3.在右边的属性面板中,选择信息标签,在右边有三组配件明细,包括四个组件项目:栅栏栏杆横板、栅栏栏杆竖板、栅栏柱子、栅栏长度。
4.让我们来看看栅栏将如何被量化。点击栅栏主板,再点击右上角的编辑。

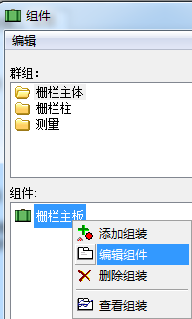

5.在组件对话框中,右键点击当前选中的组件并选择编辑组件。
6.在编辑配件对话框中,点击计算数量里面的公式。

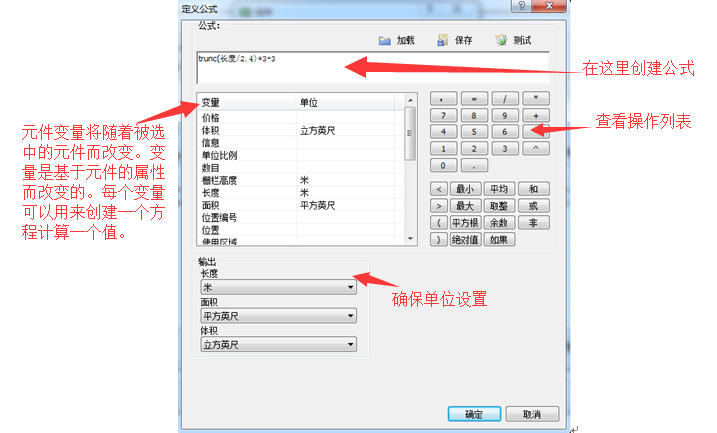

7.点击出现在计算数量字段后面的浏览按钮。出现定义公式对话框。
操作
每个操作符、函数或常量可以用于一个方程来计算总金额。
操作 | 定义 |
+ | 加号值 |
- | 减号值 |
* | 乘号值 |
/ | 除号值 |
^ | 指数值 |
> | 大于号 |
< | 小于号 |
= | 等于号(总和) |
( | 开始括号 |
) | 结束括号 |
MAX | 一组数值中的最大值 |
MIN | 一组数值中的最小值 |
AVG | 一组数值中的平均值 |
ABS | 绝对值 |
SQRT | 平方根值 |
TRUNC | 去掉小数的截断值 |
REMAIN | 一个方程后的剩余价值 |
IF | 有条件的测试值(一个正确或错误的结果) |
AND | 与真假对比得到的数值 |
OR | 值满足条件返回正确的结果。 |
NOT | 改变合成从真,假,反之亦然。 |
3 * (Length / 8)
7.栅栏栏杆横板公式如下:
(长度/2.4)*3
8.下面是公式的分析
乘以3:每2.4m一段的栅栏计算需要3根扶手,所以我们将整个公式乘以3 。
除以2.4:支柱间的间距是2.4m,我们需要购买2.4m长的扶手,所以我们需要总长度除以2.4,得到段数。
9.接下来让我们扩展这个公式包括栅栏长度直接取整舍去小数点(我们只能购买整个长度的木材,而不是购买一部分)。我们将使用取整(TRUNC)函数来做到这一点。取整(TRUNC)函数将切断总长度的任何小数,直接取整。将光标放在括号(*)的左侧,然后在操作面板点击取整功能。取整(TRUNC)被添加到公式中。
trunc((长度/2.4)*3
10.当一个取整功能被添加,我们需要放置括号,截断我们的括号。随着你的光标,将光标置于括号的右端,并在那里放置一个右括号。下面就是公式
trunc((长度/2.4))*3
11.因为整体长度被取整(直接舍去小数点后面的数值,没有四舍五入),我们需要考虑被舍去的部分。将光标放在内部括号的后面键入+1.
trunc((长度/2.4)+1)*3
12.接下来我们需要在*3的左侧添加一个整体的括号。 在操作列表中双击就可以添加,下面是最终的公式:
(trunc((长度/2.4)+1))*3

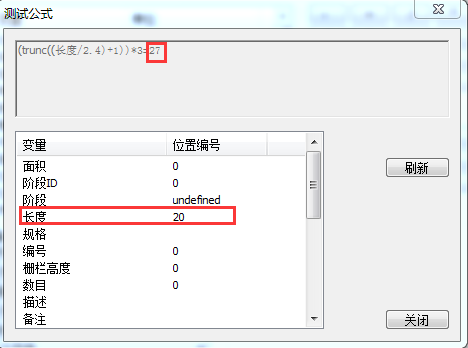

13.点击右上角的测试,弹出测试公式对话框,双击长度编辑框,输入20。其结果显示在方程的末端。点击关闭。
14.现在我们知道,通过点击右上角的保存按钮保存公式并为其命名和进行描述,公式保存之后,我们就可以备用。它将被保存在公式库,你可以在定义公式对话框随时点击右上角的加载按钮并重新加载公式。
15.关闭定义公式对话框,编辑配件对话框,组件对话框,最后是元件管理对话框。
Review回顾

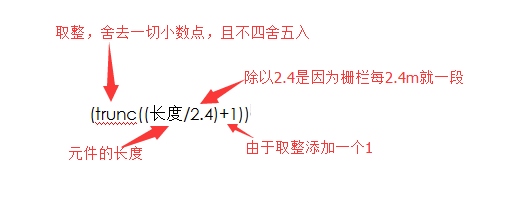

1219mm的栅栏公式,只计算整数:
(trunc((长度/2.4)+1))
订购3个纵梁的楼梯公式
((sqrt((Overall Height^2)+(Length^2)))+1)*3
((sqrt((整体高度^2)+(长度^2)))+1)*3
公式表述:
把((总高度的平方)+(总长度的平方))数值开平方根然后在添加一个1)乘以3,3就是3个纵梁
如果订购一个3048mm的板子
if(and(Length/3>96.01,Length/3<120),3,0)
if(and(长度/3>96.01,长度/3<120),3,0)
公式表述:
如果楼梯的长度除以3大于96.01,和少于120)公式等于3,否则为0
