墙体面板

墙体面板

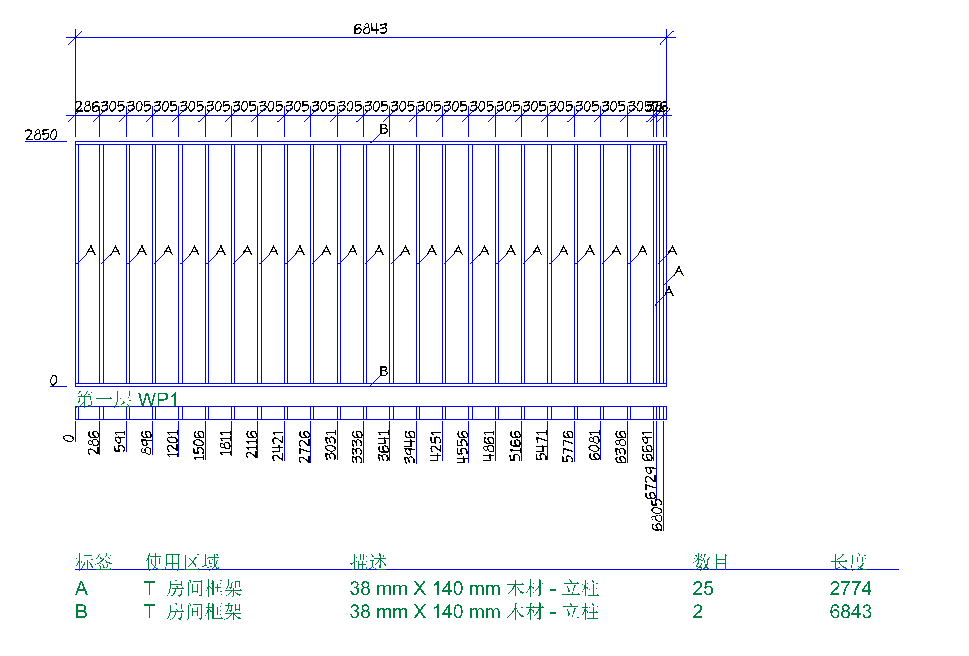

每一个图会显示一个墙体框架配置的立面图和平面图。默认情况下，每一个图都拥有完整的尺寸，并且图中的每个部件都按其类型标记。一览表也被包含而且列出墙板使用的部件，以及每个部件的使用区域和信息。

在绘制墙壁之前，您可以设置一个标记系统，并定义您希望的墙板设置。例如，您可以决定包括哪些尺寸，定义一览表设置，并控制在图中显示的信息量。一旦墙被画你可以预览所有的墙板和自定义每个墙体的外观。您可以同时指定所有或多个墙板的设置，或自定义单个墙板以满足您的需要。

一旦你定义了面板属性和设置，您可以插入到工作表上的墙面板。当您在工作表中插入一个墙面板图时，该面板的块被创建并存储在内存中。任何时间，您将更改墙体框架配置，您将需要重新生成相关联的墙面板图，以更新其块定义。当您重新生成一个面板时，任何在您的项目中插入的实例都会自动更新。由于图是直接从您的模型中的墙壁面板生成，您可以充满信心的将他们提交给面板装配厂，他们是准确的，并按照您的规格设计。

注意：墙体面板只能在建筑大师版Construction Suit中使用。

设置一个墙面板标记系统

只能在建筑大师版Construction中使用

当你画墙时，每一堵墙上都有一个墙板的标记。每一个标签都有一个由程序生成的面板图。默认情况下，面板标签是简单的数字，起始编号为于0。在画墙体之前，您可以指定如何添加需要的面板标签。您可以更改默认起始编号，添加前缀或后缀，向标签添加位置数据，并更改面板视图所在边。

指定如何标记面板：

1.选择工具>墙体面板

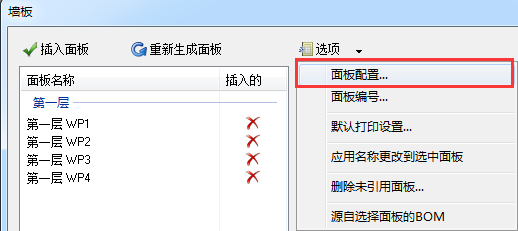

2.在“墙板”对话框中，点击选项并选择面板配置。

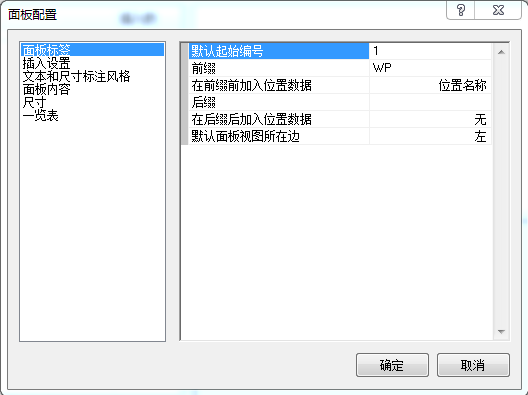

 3.在“面板配置”对话框中，在左窗格中选择面板标签。下面是这些设置的描述：

默认起始编号：编号在该面板编号默认启动。请注意，此设置适用于将要绘制的墙壁，并不影响已经绘制的墙壁。如果您已经绘制你的墙壁，你可以通过使用选项里面的“面板编号”工具自定义墙板编号。

前缀:面板编号前面出现的一组字符。例如，如果你指定一个前缀“WP”，面板将被命名为’WP1’, ’WP2’,等。

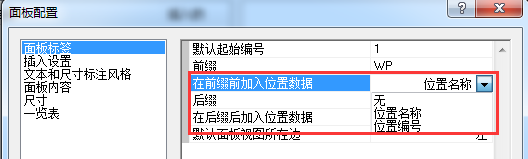

在前缀前加入位置数据：在前缀前显示位置名称或位置编号。例如，如果面板WP2驻留在第一层建筑位置，然后你选择“位置名称”在前缀前面加入，面板将被命名为“第一层WP2”。如果不想将位置数据添加到前缀，确保在下拉框中选择“无”。

后缀：面板编号后面出现的一组字符。例如，如果你指定一个后缀“Ext”，面板将被命名为“1ext '，' 2ext '，等等。

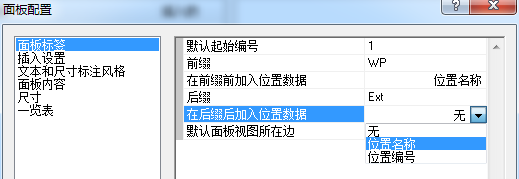

在后缀后加入位置数据：在后缀后面显示的位置名称或位置遍号。例如，如果面板2ext在第一层建筑位置上，然后你选择“位置名称”在后缀后面加入，面板将被命名为“2ext第一层”。如果不想将位置数据添加到后缀，确保在下拉框中选择“无”。

默认面板视图所在边：这是你正在观看的墙壁的一面，正如在你的2D平面图上标记的箭头所指示的那样。墙的“左”或“右”的一面取决于墙的绘制方向。如果你要从左到右画一堵墙，“左”的一方会是最接近屏幕顶部的一面。想象一下你自己站在墙壁的起点上，确定视图所在边向左或者向右。

4.在面板配置对话框点击确定。

5.在墙板对话框中点击关闭。

注意：如果你已经绘制了墙体，你可以编辑面板名称，以满足您的需要。

显示/隐藏墙壁面板标签

你绘制的墙体，每一堵墙上都有一个面板标签。每一个标签都有一个由程序生成的面板图。默认情况下，面板标签不显示。你可以使用您的查看筛选把它们打开和关闭。

显示/隐藏面板标签

1.选择查看>查看筛选>查看筛选，或者点击视图控制工具栏上的查看筛选按钮。

2.在查看筛选对话框中，在位置元件标签栏。

3.默认情况下，墙壁面板标签被锁定，所以你需要解锁他们才可以控制他们的可见性和可选性。点击“标签/标记”行中的锁住图标，以打开小锁。

 标签被锁定

 标签被解锁

4.点击“标签/标记”行中的眼睛图标是墙板标记打开或者关闭。

标签开启

标签关闭

5.点击确定

注意：墙面板标签是可见的，但是在框架模式下是不可选择的。在正常设计模式下，你只能选择“墙面板标签”。
