第十七章：在模型视图中编辑元件
在模型视图中编辑元件
当您在插入元件后双击或从右键单击菜单中选择完成时，您将自动进入选择模式，这意味着您可以选择绘图区域中的元件并进行编辑。 大多数元件可以移动，旋转，复制，替换和删除。 某些元件具有可用的其他编辑命令。 例如，您可以延长，断开和弯曲墙壁。 所有元件都具有属性，您可以在其中更改元件的大小或外观。
要访问所选元件的编辑命令菜单，只需在选择元件后绘图区域点右键或选择菜单栏“编辑”>“修改元件”。 你也可以在不选择任何命令的情况下执行某些功能。 例如，您可以通过简单地点住并拖动鼠标来移动和旋转大多数元件。
本章介绍如何选择元件，并使用常规编辑命令，如移动，旋转，上下，复制，替换和删除。 它还描述了如何访问和编辑元件属性。 有关编辑特定类型的元件的信息，请参阅有关该元件的章节。
撤销上一步操作
撤消工具会取消您最近的操作。 您可以撤销自上次保存以来执行的操作。
撤销上一步操作
·选择编辑>撤销或者
在标准工具栏点击
或者按Ctrl+Z
提示：您可以使用恢复工具重新应用已使用撤消工具取消的操作。
恢复撤消
恢复工具将恢复你撤销后的一些操作。 恢复工具只能在已经撤销后才能使用。
恢复
·、选择编辑>恢复
或者在标准工具栏点击
按Ctrl+Y
移动元件
在模型视图中选择元件时，将自动处于拖放模式。 如果元件是单一的一键式对象元件（如橱柜或植物），则可以通过简单地点住并拖动元件来移动元件。 如果要移动区域绘制元件（如屋顶或地板），则需要在点住和拖动之前选择移动工具。 否则，直接拖拽只会拉伸它。 如果您点住并拖动墙，所有连接到它的墙都随之移动。
如果您的命令栏已打开，并希望能够输入移动的精确值，则需要选择移动工具，而不是直接拖拽。
注意：与墙壁相关联的元件（例如门和窗户）只能在其所在的墙内移动。您不能将它们移动到另一个墙上。
使用拖拽移动元件：
1、选择要移动的元件。 您现在处于拖拽模式。
2、将指针悬停在元件的中心抓取点上以显示移动光标
。
3、点住拖拽移动元件。
4、当元件在您想要的位置时，释放鼠标按钮。
使用移动工具移动元件
1、选择你想要移动的元件
2、右键点击选择移动或者选择编辑>修改元件>移动
3、点击左键选择移动的基点。 将从该点测量移动距离和方向。
4、你可以不必按住鼠标左键的情况下，移动鼠标以移动元件。 选择要移动元件的点，或在命令栏中输入距离和方向。
提示：您可以使用键盘上的箭头键微调元件位置。
微调元件
你可以通过键盘上的箭头方向键把一个元件微调位置。默认情况下，按一下方向键的推进距离是25mm。
默认情况下，按住Ctrl键的同时使用箭头方向键微调元件的单次推进距离是305mm。你可以在你的程序设置自定义推进距离。
微调元件
1、选择你想要微调移动的元件
2、直接按用方向键（上，下，左或右）将元件推进移动。这使用的是你的程序中定义的“标准”的推进距离设置。
使用Ctrl键微调移动元件
1、选择你想要微调移动的元件
2、在键盘上按住ctrl键
3、在按住Ctrl键的同时，用方向键（上，下，左或右）将元件推进移动。这使用的是你的程序中定义的“用ctrl键”的推进距离设置。
编辑微调元件的推进距离
默认情况下，当您使用箭头方向键微调元件时，元件将移动25mm。 如果在使用箭头键的同时按住CTRL键，则移动305mm的距离。您可以在程序设置中编辑这两个推进距离。
编辑微调推进距离
1、选择设置>程序设置或者在设置工具栏点击
2、在程序设置对话框中，在左侧面板中选择绘图辅助。
3、要编辑标准推进距离（仅使用箭头键的推进距离），请在“推进距离”区域中的“标准”编辑框中编辑值。
4、要编辑用CTRL键的推进距离（使用CTRL键和箭头键时），请在“推进距离”区域中的“用CTRL键”编辑框中编辑值
5、点击确定
提高和降低元件
大多数元件可以使用元件的右键单击菜单上的“上/下”工具升高或降低。 某些元件（如屋顶）不能访问“上/下”工具。 在屋顶的情况下，您可以通过更改其属性中的支撑物高度变量来提高或降低屋顶。
许多元件（如家具和植物）在其属性中还具有当前位置或地形变量之上的距离，您可以使用它来提高或降低元件。 墙壁有一个下降外表面变量，柱在其属性中有一个基数位移变量，您可以编辑。
用“上/下”工具提升或降低元件：
1、选择要调整上下位置的元件。
2、右键单击并选择“上/下”，或选择“编辑”>“修改元件”>“上/下”。 “上/下”对话框中显示的值是元件高于地板或地形的当前高度值。
3、在“上/下”对话框中，指定地板上元件的所需高度。 如果元件是园林绿化元件，则您指定相对于地形的值。 您输入的距离是从地板或地形到元件插入点的距离。 对于大多数元件，插入点位于元件的底部。 但是，对于窗户和墙壁开口，插入点位于元件的顶部。 因此，如果要升高或降低窗户或墙壁开口，请指定从地板到窗户或开口顶部的所需距离。
4、如果您位于3D或立面视图中，并且想要在新的立面视图处查看元件的外观，请单击应用。
在将更改应用于模型中的元件时，“上/下”工具保持活动状态。
5、应用改变到元件，点击确定。
通过编辑其属性来提高或降低元件：
1、选择你想要提升或者降低的元件
2、右键点击选择属性或者选择编辑>修改元件>属性
3、在属性对话框中，选择行为选项卡。 如果没有“行为”选项卡，则需要使用“上/下”工具来升高或降低元件。
4、编辑“位置”区域中的“在当前位置或地形上的距离”编辑框中的值。
5、点击确定
旋转元件
如果元件是单一的一键式对象元件，如橱柜和家具，可以通过简单地点住并拖动它们的旋转抓取点，对元件进行旋转。 如果元件是区域绘制元件，如墙壁，地板，天花板或屋顶，您需要使用旋转工具。 你可以在命令栏中输入精确的旋转角度，或者要围绕元件中心点以外的点旋转元件，则还需要使用旋转工具。
进行简单的拖拽旋转

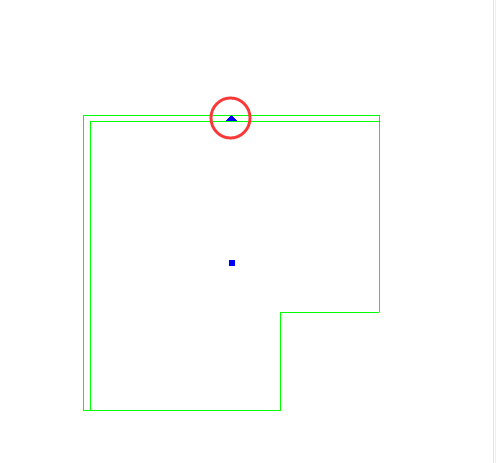

如果在选择某个元件时看到一个三角形抓取点，就可以通过简单地点住并拖动它来旋转它。 使用此方法，元件围绕其中心点旋转。 如果您的角度捕捉开启，元件将以角度捕捉设置的角度为增量旋转。 如果正交开启，元件将以90°的增量旋转。
要通过点住拖动旋转点来旋转元件：
1、选择你想要旋转的元件
2、将鼠标指针悬停在三角形抓取点上以显示旋转光标
提示：如果三角形旋转抓取点靠近方形移动抓取点，您可能需要放大元件以区分两个点。 如果没有看到三角形抓取点，则只能使用旋转工具旋转元件。
3、点住并拖动旋转元件。
4、当元件处于所需的旋转角度时，释放鼠标按钮。
使用旋转工具
使用旋转工具，您可以围绕任何选定的基点旋转元件。 如果您希望能够在命令栏中输入精确的旋转角度，则还应使用旋转工具。 如果您的角度捕捉开启，元件将以角度捕捉设置的角度为增量旋转。 如果使用命令栏，您可以通过在命令栏中输入所需的角度来覆盖角度捕捉。
使用旋转工具旋转元件：
1、选择你想要旋转的元件
2、右键点击选择旋转或者选择编辑>修改元件>旋转

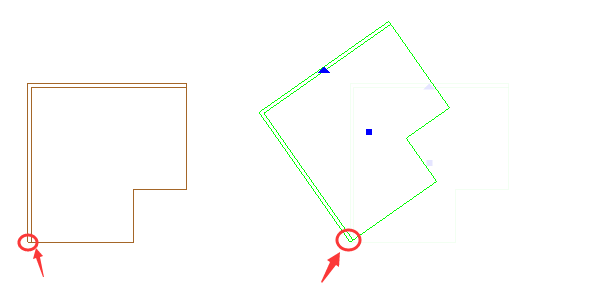

3、点击选择旋转的基点。 基点可以是元件上的任何点（例如中心点或角点）或绘图区域中的任何点。 您选择的点将作为元件旋转的中心点，你可以移动鼠标使元件围绕指定的基点进行旋转。
提示：如果要将元件与可能处于奇怪角度的另一元件对齐，请在另一元件上选择一个基点，然后将元件旋转对齐到该元件。
4、你无需按住鼠标按钮，可以直接移动鼠标以旋转元件。 元件将沿着您移动鼠标的方向从定义的基点旋转。 如果命令栏打开，您可以在旋转时查看旋转角度，或输入精确的角度。 正角度值以逆时针方向读取，而负值以顺时针方向读取。
弯曲元件
您可以弯曲绘制线段绘制的元件，如墙，以及区域绘制的元件，如地板。
如果元件在其右键单击菜单上有曲线形工具，它可以是弯曲的。 一旦曲线形工具处于活动状态，您可以单击并拖动边缘使其弯曲，或选择要弯曲的点。
通过点击和拖拽弯曲元件
1、点击你想要弯曲的元件边缘。
2、右键点击选择曲线形或者选择编辑>修改元件>曲线形。
3、点击和拖拽想要弯曲的边缘位置。
4、释放鼠标。
将元件弯曲到选定点：
1、点住你想要弯曲的天花板或地板的边缘。
2、右键点击选择曲线形或者选择编辑>修改元件>曲线形。
3、点击选择要弯曲到的点。 天花板边缘自动弯曲到该点。
4、再次点击完成。
在相同的建筑位置复制元件
副本工具会创建所选元件的副本，然后您可以将其放置在当前建筑位置的任何位置。
在模型视图中复制元件
1、选择需要复制的元件
2、右键点击选择副本或者选择编辑>修改元件>副本。
3、为副本元件选择移动的基点。 通常你会选择元件上的一个抓取点，但是你也可以点击任何在图纸中的位置。 基点仅仅是用于定义移动距离的参考点。
4、选择要将元件复制到的点。 您可以通过移动鼠标，然后单击以插入副本，或通过在命令栏中键入距离和方向来执行此操作。
复制元件到其他建筑位置
“复制位置到”工具允许您将现有元件和对象复制到其他建筑位置。 如果您已经绘制的元件在另一个建筑位置上具有相同的布局，这将非常有用。 例如，您可以将地面上的外墙复制到二楼，并立即创建另一个结构。 您还可以使用此工具将文本，尺寸和CAD对象复制到其他建筑位置。
使用“复制位置到”工具时，您可以选择删除原始对象。 如果对象不在正确的建筑位置，这是将对象从一个建筑位置移动到另一个建筑位置的好方法。
复制元件到其他建筑位置
1、确保要复制的对象是从当前的位置复制的。
2、选择你想要复制的元件。
3、右键点击选择“复制位置到”。
4、在“复制位置到”对话框中，选择要将对象复制到的目标建筑位置。
5、点击确定。 将询问您是否要删除原始对象。
6、如果要删除原始对象，请单击是。 如果要移动对象而不是复制对象，则可以选择此选项。 如果要将原始对象保留在其当前位置，在所选建筑位置创建元件的复制对象，请单击否。
注意：要复制到的目标建筑位置必须存在于“建筑位置”对话框中。
排列元件
当您排列元件时，您同时创建元件的多个副本.。你可以创建单个行或列或多行和多列副本.。还可以控制排列中元件之间的间距，以及排列的旋转角度.。
2行和5列的排列样本
在模型视图中排列元件
1、选择你想要排列的元件。
2、右键点击选择排列或者选择编辑>修改元件>排列。
3、在“行数”框的数目中，键入所需水平行数或使用箭头选择值。
4、在“列数”框的数目中，键入所需的垂直列数或使用箭头选择值。
5、在“行距”编辑框中，键入行间所需的间距.。这决定了排列中元件之间的垂直间距。
6、在“列距”编辑框中，键入列间所需的间距.。这决定了排列中元件之间的水平间距。
7、在“阵列旋转角度”编辑框中，键入排列的旋转角度。
8、点击确定。创建排列。
注意：排列工具仅适用于某些元件.。
镜像元件
您可以使用镜像工具创建选定元件的镜像副本。您通过指定镜像线镜像元件，一旦元件已镜像，您可以选择是否要删除原始对象.。
在模型视图中镜像元件
1、选择你想要镜像的元件
2、右键点击选择镜像或者选择编辑>修改元件>镜像。
3、单击两个点定义镜像线。
4、当提示是否要删除原始对象时，单击“是”以删除原始对象，或单击“否”以保留原始对象。
替换元件
您可以使用“替换工具”将项目中的元件替换为型录中的其他元件。
替换元件
1、选择你想要替换的元件。
2、右键点击选择替换或者选择编辑>修改元件>替换。
3、在替换对话框中，选择替换的元件。
您可以使用搜索功能快速缩小元件列表，根据指定的元件名称关键字或元件编号。单击搜索区域中的“下拉”框，选择“描述”或“编号”以按元件编号搜索。在下拉框旁边出现一个编辑框.。
在编辑框中，输入要搜索的元件名称关键字或元件编号，然后按回车键或单击
。对于描述搜索，搜索将显示包含元件名称中指定文本的任何匹配，即使文本是元件名称的一部分。注意列表只显示正在替换的类型的元件。一旦获得搜索结果，它们将显示在对话框的列表中.。
若要将型录返回到默认状态，在列表中显示所有元件，请从“搜索”下拉框中选择“显示所有”。您已经使用的搜索项将保存在搜索窗口中以供将来使用。
4、一旦您选择了替换元件，单击确定。该元件被自动替换。
注意：只能用同一类型的其他元件替换元件。例如，可以用另一个窗户替换窗户，但不能用门替换窗户。
使用材质刷应用颜色和材质
材质刷适用于3D视图和2D 设计平面视图。 它允许您在型录中选择材质或颜色，然后将其应用于元件。 在元件上使用“材质刷”时，元件的“外观”属性页上的设置将更新为使用“材质刷”刷的材料。
使用材质刷
1、选择编辑>材质刷或者在工具栏标签点击材质刷

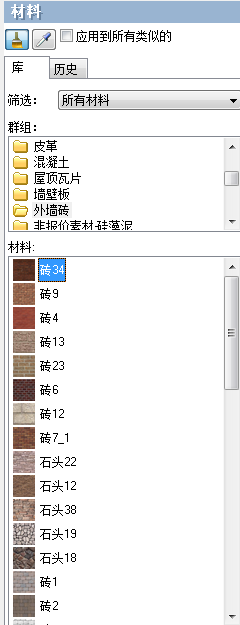

2、在型录面板中，选择要应用的材料。在材料列表中有很多材料供您选择，包括木材，砖，大理石，混凝土，瓷砖，地毯，屋顶，油漆，织物等。 您可以通过从“筛选器”下拉框中进行选择，来根据材料筛选过滤材料列表。
3、如果要将材质应用于所选元件的所有实例，请启用“应用到所有类似的”复选框。
例如，假设您的模型的外墙是240mm原始墙，并且您希望它们都具有相同的外表面材料。 如果启用“应用到所有类似的”选项，您只需单击其中一个墙的外表面，所有相同类型的墙将同时更改。
4、在3D视图中，单击要应用材质的元件。 立即应用材料。
5、右键点击选择完成。
注意：要撤消最后一次的应用材料，请在绘图区域中单击鼠标右键，然后选择“后退”。
撤消材料应用
如果您刚刚使用“材质刷”将材质应用于元件，则可以使用“后退”工具撤消该应用材料。
撤销材料应用
1、在“材质刷”仍然有效的情况下，右键单击绘图区域并选择“后退”，或选择“编辑”>“修改元件”>“后退”。
您可以继续回到材质刷应用于元件前的样式。
注意：如果您已离开材质刷模式，并且你想要返回材质刷应用于元件前的状态，则可以使用Ctrl+Z，撤销最近一步的操作。
材料滴定器-吸管
当材质刷处于活动状态时，您可以使用材料滴定器“吸管”工具来识别应用于绘图元件的材质。 一旦您单击该元件，型录面板将更新以显示应用于元件的材质。 这允许您识别要再次使用的材料，而无需搜索型录。
材料滴定器-吸管
1、激活材质刷工具。
2、在型录中，点击
。你的光标成为吸管。
3、单击要采样的元件的材料。 型录更新以显示应用于元件的材质。
注意：你首先要将材料应用于元件，然后使用吸管工具吸取元件使用的材料，型录的材料中才会更新以显示元件的材质。
查看最近使用的材料

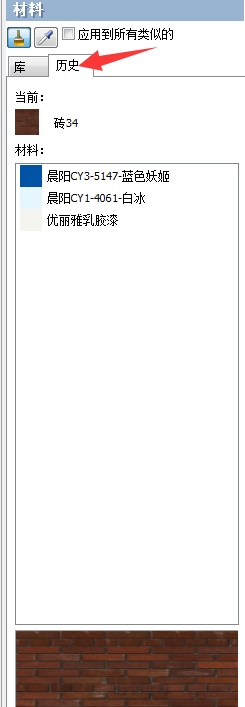

使用“材质刷”时，将保留您使用的材料的记录。 在材质刷处于活动状态时，通过选择型录面板中的“历史”选项卡，可以查看最近使用的材料列表。 如果要使用最近使用的材料之一，只需在历史记录列表中选择它，然后继续在图形中应用。
设置材料历史列表的最大尺寸
默认情况下，当“材质刷”工具处于活动状态时，型录面板中的“历史”选项卡最多显示15个材质。 如果需要，您可以更改此设置。
更改材料历史记录列表的最大设置：
1、选择设置>程序设置或者在设置工具栏点击
2、在“程序设置”对话框中，在左侧选择“通用”，右侧的 “历史材料清单”编辑框中输入所需的最大材料数，或使用箭头在值列表中向上或向下滚动。
3、点击确定。
删除元件
您可以通过两个快速步骤从图形中删除元件。
删除元件
1、选择元件。
2、在键盘上按Delete键，或者右键点击选择删除或者选择编辑>修改元件>删除。
