第二十七章：型录
型录
当您启动程序时，屏幕右侧将显示一个元件型录。 这是选择要使用的元件的位置。 型录还包含各种库，例如材料，文本风格和单位库等。
元件管理允许您添加，编辑和删除型录中的元件以满足您的需要。 您还可以通过添加，删除或重命名组来自定义型录的组织方式。
库管理允许您通过添加，编辑和删除库的品项来自定义型录中的任何库。
您可以创建包含特定选择的元件的新的自定义型录。 您可以将选定的库和元件导出到BIM文件，以导入到其他型录中。 您还可以从任何外部BIM文件导入内容。
您可以查看或编辑型录属性，例如型录的名称和作者。 您可以锁定型录，以防止其他人对型录进行不需要的编辑。 在设计时，您可以打开你想要访问的包含其他元件的型录。
在型录中添加组
大多数元件和库的品项按组组织。 例如，沙发在室内设计元件内归为一组，桌子在室内设计元件内被归为另一组。 这有助于您快速找到特定的元件类型。 你可以使用“添加群组”工具将组添加到元件管理或库管理。 要在群组文件夹内再创建子文件夹，你只需点击想要添加到的群组文件夹，右键添加群组，即可在群组文件夹内添加子文件夹。
将群组文件夹或子文件夹添加到当前型录：
1、根据您要添加群组的位置，打开元件管理或库管理。

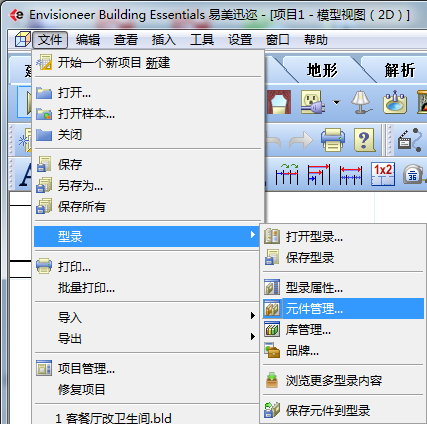

要打开元件管理，请选择文件>型录>元件管理，或单击标准工具栏上型录按钮
旁边的向下箭头，然后选择元件管理。 您还可以右键单击型录面板中的元件，然后选择元件管理。
要打开库管理，请选择文件>型录>库管理。
2、选择要向其添加群组文件夹的元件管理或库管理。
3、选择要向其添加群组的类别，然后选择编辑>添加群组，或右键单击并选择添加群组。
要将子群组文件夹添加到现有群组，请选择现有的该群组，然后选择编辑>添加群组，或右键单击群组并选择添加群组。
4、为群组输入名字，然后按ENTER键。
将子群组移动到型录根目录
在型录元件管理或库管理中，如果群组中还包含子文件夹结构，则可以将该子文件夹移动到与包含他的群组相同的组织结构。 换句话说，您可以将子文件夹升级为群组。
将子群组文件夹移动到型录根部：
1、根据你想要移动群组的所在位置打开元件管理或库管理。
要打开元件管理，请选择文件>型录>元件管理，或单击标准工具栏和元件管理上型录按钮
旁边的向下箭头。 您还可以右键单击型录面板中的元件，然后选择元件管理。
要打开库管理，请选择文件>型录>库管理。
2、显示要编辑的元件管理或库管理。
3、在你想要移动的子群组上，单击并按住鼠标左键，然后将其拖动到根文件夹。
在型录中重命名群组
在元件管理或库管理中，可以使用重命名群组工具更改任何群组的名称。
重命名群组
1、根据你想要重命名群组的所在位置打开元件管理或库管理。
要打开元件管理，请选择文件>型录>元件管理，或单击标准工具栏上型录按钮旁边的向下箭头，然后选择元件管理。 您还可以右键单击型录面板中的元件，然后选择元件管理。
要打开库管理，请选择文件>型录>库管理。
2、打开包含要重命名的群组的元件管理或库管理。
3、选择要重命名的群组，然后选择编辑>重命名群组，或右键单击它并选择重命名群组。
4、输入新的名字然后按ENTER键。
从型录中删除群组.
如果元件管理或库管理的群组中不包含元件或对象，您可以删除元件管理或库管理中的群组。
删除型录中的群
1、根据您要删除群组的所在位置，打开元件管理或库管理。
要打开元件管理，请选择文件>型录>元件管理，或单击标准工具栏上型录按钮旁边的向下箭头，然后选择元件管理。 您还可以右键单击型录面板中的元件，然后选择元件管理。
要打开库管理，请选择文件>型录>库管理。
2、显示包含要删除群组的元件管理或库管理。
3、选择要删除的群组。 请注意，删除群组会导致群组内包含的元件或对象一起删除。
4、选择编辑>删除或者右键点击选择删除。
将视图中的元件保存到型录中
如果已编辑插入后的元件的属性，则可以将该元件（及其自定义属性）保存到当前型录。
将视图中已编辑的元件保存到当前型录中：

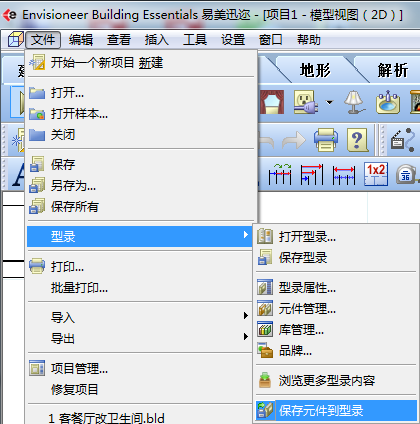

1、选择文件>型录>保存元件到型录或单击“标准”工具栏上“型录”按钮旁边的向下箭头，然后选择“保存元件到型录”。您的指针变为型录光标。
2、在视图中选择元件。
3、单击“是”保存元件。 将询问您是否要将另一个元件保存到型录中。
4、如果要将另一个元件保存到型录中，请单击“是”，否则单击“否”完成。
注意: 如果您选择的元件已存在于型录中，将会询问您是否要在型录中创建要使用的副本。 如果单击“是”，则会在型录中创建元件的副本，并在其名称后添加一个数字，以将原始和副本区分开。
导入自定义对象模型到你的型录
如果您有DWG，DXF，SKP（Google™SketchUp）或3DS格式的自定义3D模块，则可以将它们导入到Envisioneer型录中，以便可以将它们插入到项目中。
导入自定义对象模块到你的型录
1、选择文件>型录>元件管理，或单击标准工具栏上型录按钮旁边的向下箭头，然后选择元件管理。 您也可以右键单击型录面板和元件管理中的元件。
2、打开要添加导入对象的元件文件夹。
3、选择编辑>添加元件。
4、在定义元件对话框中，选择自定义模块选项。
5、点击确定。
6、在打开对话框中，从文件类型下拉框（DWG，DXF，3DS，SKP）中选择适当的文件类型。
7、找到并选择要导入的文件，然后单击打开。

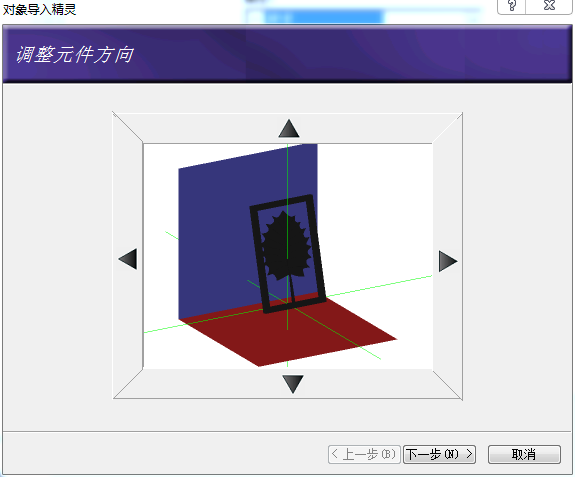

8、在对象导入精灵窗口上，使用箭头旋转模型，以便在插入项目时将其正确定向。
9、如果对象是门或窗口，则将显示元件插入点。 指定要沿对象高度（Z轴）放置对象插入点的位置。 使用滑块向上或向下移动插入点。 要将门/窗框从墙面偏移，请在“构架位移”编辑框中输入位移值。

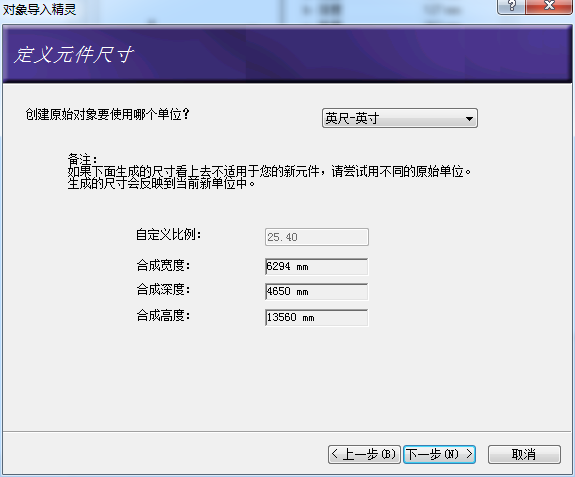

10、对于某些文件类型，程序需要知道用于最初创建对象的单位，以便可以将其转换为适当的大小。 如果您知道用于创建对象的单位，请从“创建原始对象要使用哪个单位？”下拉框中选择单位。 否则，在“创建原始对象要使用哪个单位？”下拉框中选择自定义，在自定义比例编辑框中指定自定义比例。 （此步骤不适用于SketchUp文件。）一旦完成，请单击“下一步”。

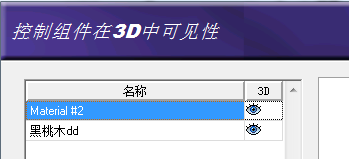

11、下一个屏幕列出对象的各个组件。 通过单击相应的眼睛图标，指定要在3D中显示或隐藏的组件。
显示组件
不显示组件
启用仅显示选定组件复选框仅在对象预览中显示当前选定的组件。这有助于区分对象的各个组件。
要重命名组件，请双击它，然后键入新名称，然后按Enter键。
12、点击下一步。

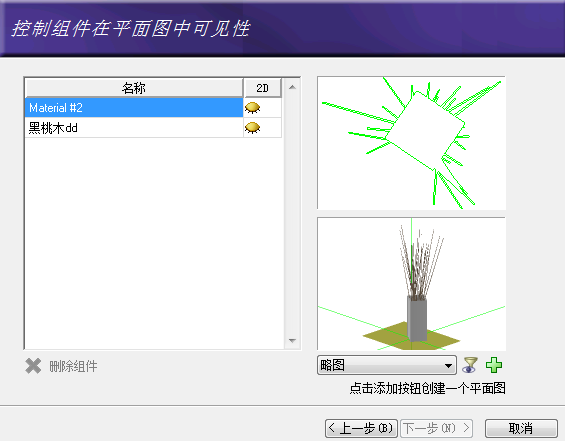

13、下一个屏幕再次列出对象的组件，但这次您可以指定要在2D平面视图中显示或隐藏哪些组件。
要创建自定义2d平面显示线，请在预览窗口下选择“略图”或“切片”，以指定如何创建2d平面显示线。 要基于对象的足迹创建简单轮廓，请选择略图。 要通过切片创建对象的2d平面显示线，请选择切片，然后使用预览窗口旁边的滑块控件指定切片的位置。
要控制导入对象中组件在预览视图的可见性，请单击下拉框旁边的
，然后指定要在“预览窗口”中隐藏或显示哪些组件。
一旦导入对象的2d线在预览窗口中具有所需的外观，单击
以将线条添加到组件列表。 如果需要，可以从列表中删除自定义2d线，但不能删除对象的原始组件。
14、点击下一步。
15、点击完成。
16、在元件管理中，在名称编辑对话框中为元件指定名称。
17、定义元件的属性。 元件已经具有分配给它的从原始文件获取的大小属性，但是您可以更改这些属性。 您还可以再次编辑元件的方向，以便在项目中正确插入。
18、点击确定。新的元件被添加到型录中。
创建新的型录
如果你想要将自定义导入的元件与默认打开的型录区分开，则你需要创建一个新型录，将自定义元件导入到新的型录中，所创建的新型录将与原来的型录存储在一个地方。 创建新型录时，可以指定名称和要存储型录的位置。
创建新型录后，它将成为型录面板中的当前型录。 最初，型录将为空。 您可以使用导入BIM文件工具从其他型录将内容导入其中。 您还可以使用元件管理向其中添加元件，使用库管理添加库品项。
创建新的型录
1、选择文件>型录>元件管理，或单击“标准”工具栏上“型录”按钮旁边的向下箭头，然后选择“元件管理”。您还可以右键单击型录面板中的元件，然后选择元件管理。
还可在库管理（文件>型录>库管理）中找到创建新型录工具。
2、选择文件>新型录。
3、在创建一个新型录对话框中，在文件名编辑框中输入名称（无需输入扩展名）
4、单击位置编辑框旁边的
并选择要存储新型录的目录位置。 默认为程序的Catalogs型录，您应该在其中存储所有型录。

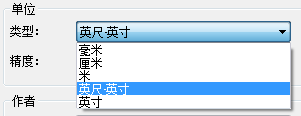

5、从类型下拉框中，选择要用于型录中元件的度量单位。
6、从“精确度”下拉框中，选择要用于测量的精度级别。
7、在名称编辑框中，输入制作型录的作者名称。
8、在公司编辑框中，键入公司的名称（如果适用）。
9、如果要防止未授权人员编辑型录，请启用“锁定型录编辑”编辑复选框。 然后，在密码对话框中设置型录密码。
10、单击“确定”。 将创建一个新的空白型录。您现在可以向型录中添加群组和元件，或从其他型录导入元件。 记住在对其进行更改后保存型录。
锁定型录
您可以通过锁定型录来防止未授权人员编辑型录。 一旦锁定，必须输入密码才能解锁型录。
锁定型录
1、选择文件>型录>型录属性，或单击“标准”工具栏上“型录”按钮旁边的向下箭头，然后选择“型录属性”。您还可以通过选择文件>型录>从元件管理和库管理访问型录属性。
2、在型录属性对话框中，启用“锁定型录编辑”复选框。
3、在“密码”对话框中，输入要用于解锁型录的密码。 然后，在第二个编辑框中再次输入密码以进行确认。 出于安全考虑，您输入密码时不会显示密码的实际字符。
4、点击确定。
解锁型录
如果型录已锁定到编辑，您可以通过输入在锁定型录时创建的密码将其解锁。
解锁型录
1、选择文件>型录>型录属性，或单击“标准”工具栏上“型录”
按钮旁边的向下箭头，然后选择“型录属性”。您还可以通过选择文件>型录>从元件管理和库管理访问型录属性。
2、在型录属性对话框中，禁用锁定型录编辑复选框。
3、输入解锁所需的密码，然后单击“确定”。
打开型录
您可以使用打开型录工具打开任何型录，并将其作为型录面板中的当前型录。你也可在元件管理和库管理中使用打开型录工具。
打开型录
1、选择文件>型录>打开型录，或单击标准工具栏上的，然后选择打开型录。您还可以通过选择文件>型录>从元件管理和库管理访问打开型录的工具。
2、在“打开”对话框中，找到要打开的型录。
3、单击打开。 打开的型录将成为当前活动型录。
设置型录目录的默认路径
默认情况下，打开型录时，打开对话框中将显示程序的Catalogs目录。 如果需要，您可以选择其他路径为默认型录目录路径。
设置型录目录的默认路径：

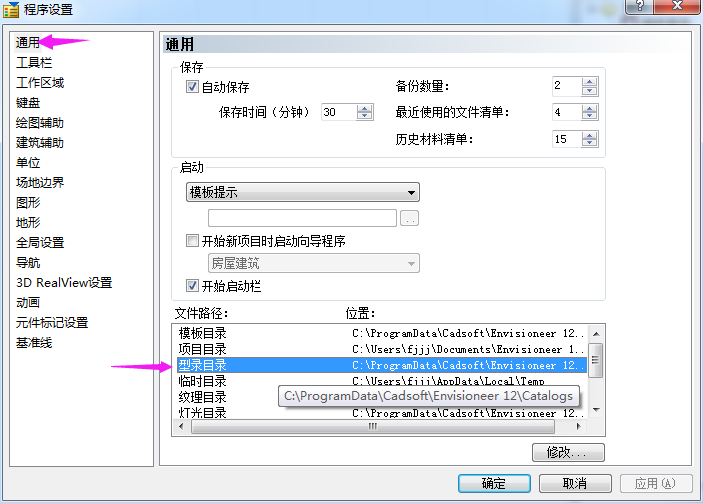

1、选择设置>程序设置或者在设置工具栏点击
2、在通用窗格中，单击文件路径区域中的型录型录。
3、点击修改。
4、在“浏览文件夹”对话框中，选择要用作默认型录目录的位置，然后单击“确定”。
5、在程序设置对话框中点击确定。
查看型录属性
您可以使用“型录属性”工具查看当前型录的属性（型录名称，位置等）。
查看当前型录的型录属性：
1、选择文件>型录>打开型录，或单击标准工具栏上型录按钮旁边的向下箭头，然后选择型录属性。您还可以通过选择文件>型录>从元件管理和库管理访问型录属性。
保存型录
无论是创建新型录还是在元件管理或库管理中编辑现有型录，都需要保存更改。 请注意，当您在元件管理或库管理中单击确定时，当前型录会自动保存。
保存当前型录
1、在元件管理或者库管理对话框中选择文件>保存型录。
创建型录副本
您可以使用“另存型录为”工具创建型录的副本。
创建型录的副本：
1、确保当前型录为你想要另存的型录。
2、选择文件>型录>元件管理，或单击标准工具栏上型录按钮旁边的向下箭头，然后选择元件管理。 您还可以右键单击型录面板中的元件，然后选择元件管理。
3、在元件管理对话框中，选择文件>“另存型录为”。
4、在文件名编辑框中，键入要保存的名称（无需输入扩展名）。
5、点击保存。
注意：新另存保存的型录将成为当前活动型录。
