第二十九章：库

库

诸如材料，图案，文本风格和尺寸风格等内容都存储在数据库中。你可以通过访问库管理，编辑在显示时使用的各种风格，在库管理中，您可以添加内容或编辑现有内容。例如，如果您访问文本风格库，您可以添加或编辑文本风格。

库管理中，数据库类型包括材料，材料使用区域，材料筛选，图案，品牌，文本风格，尺寸风格，图层，线型，线宽，光源，框架，配件，使用阶段，分类，使用区域和单位，房屋建筑精灵配置，厨房设计精灵配置，浴室设计精灵配置，小棚屋设计精灵配置。

使用库管理

你可以通过访问库管理中的各个类型，编辑在显示时使用的风格，文本等，在库管理中，您可以添加内容或编辑现有内容。例如，如果您访问文本风格库，您可以添加或编辑文本风格。

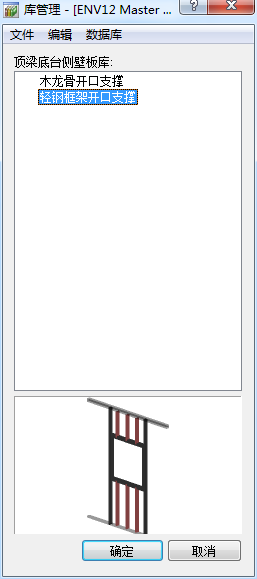

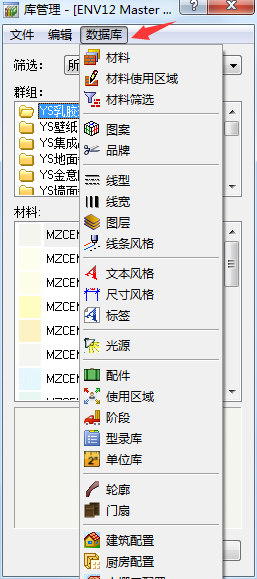

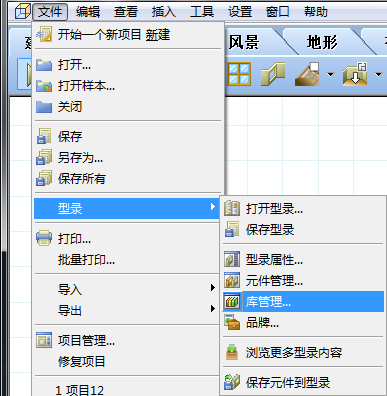

进入到库管理：

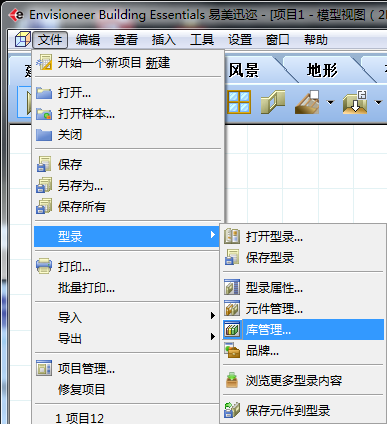

1、选择文件>型录>库管理或者点击标准工具栏旁边的型录按钮选择库管理。

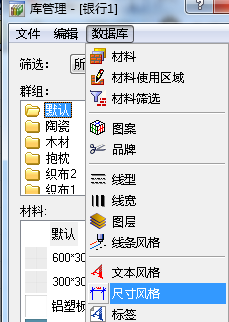

2、要显示库，请从数据库菜单中选择它。

添加群组：

1、选择编辑>添加群组或者在上边的面板中右键点击选择添加群组。

2、为群组输入一个名字。

重命名群组：

1、在上边的的面板中选择组。

2、选择编辑>重命名群组或者右键点击选择重命名群组。

3、输入新的名字。

删除群组：

1、在上边的面板中选择群组。

2、选择编辑>删除群组或者右键点击选择删除群组。

添加新的[品项]到库：

1、如果库包含材料筛选或材料配件，请从其下拉框中选择适当的材料筛选或配件（材料库包含材料使用区域筛选和配件）。

2、在上方窗格中，选择要向其添加品项的组（如果适用）。 一些库类型不包含群组。

3、选择编辑>添加[品项]，或者在面板中右键点击选择添加[品项]

4、定义新的[品项]，然后点击确定。

编辑[品项]：

1、选择你要编辑的[品项]。

2、选择编辑>编辑[品项]，或者右键点击选择编辑[品项]。

3、编辑[品项]的属性。

删除[品项]

1、选择要删除的[品项]。

2、选择编辑>删除[品项]，或者右键点击选择删除[品项]

自定义材料库

材料库包含大量材料，您可以应用于元件。

在材料库中，材料按群组（乳胶漆，瓷砖等）列出，以便您可以轻松组织和查找。 您可以根据需要添加，重命名和删除群组。

你可以添加新的材料到库，同时也可以编辑和删除现有的材料。

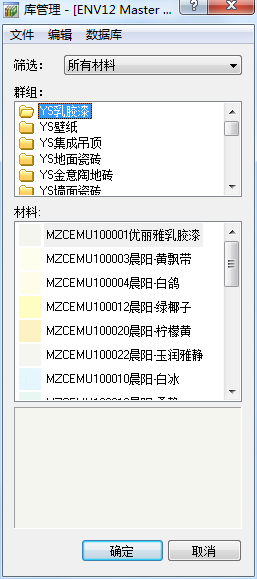

通过库管理进入到材料库

1、选择文件>型录>库管理，或单击标准工具栏上型录按钮旁边的向下箭头，然后选择库管理。

2、在库管理中，选择数据库>材料。

通过材料刷访问材料库：

1、进入到3D视图或者2D设计平面视图。

2、选择编辑>材料刷或者在工具栏点击

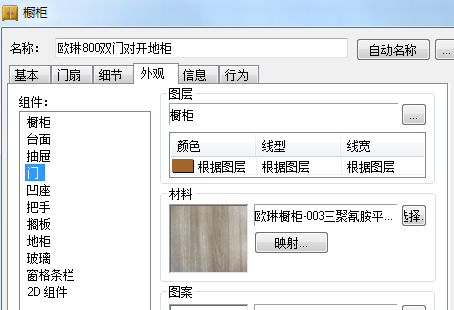

通过元件访问材料库：

1.你可以在项目中或右侧的型录信息面板中选择一个元件。

2.访问元件的属性。

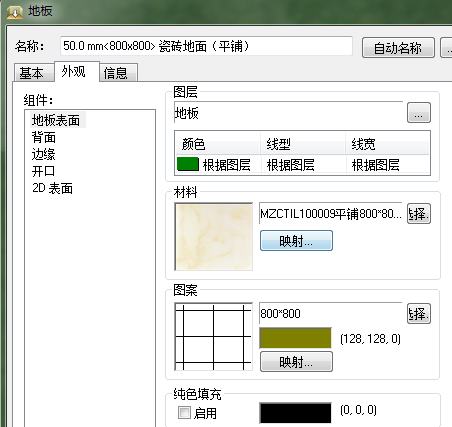

3.在属性对话框，选择外观选项卡。

4.单击材料样本或“材料”窗格中的“选择”按钮。

筛选材料列表：

1、从“筛选”下拉框中选择一个筛选。 这将在材料库中显示特定的材料组和类型。 如果需要，您可以自定义材料筛选器库。

添加群组

1、选择编辑>添加群组或者在上边的面板中右键点击选择添加群组。

2、为群组输入一个新的名称。

重命名群组：

1、在上部窗格中选择群组。

2、选择编辑>重命名群组或者右键点击选择重命名群组。

3、输入新的名称。

删除群组：

1、在上部窗格中选择群组。

2、选择编辑>删除群组，或者右键点击选择删除群组。

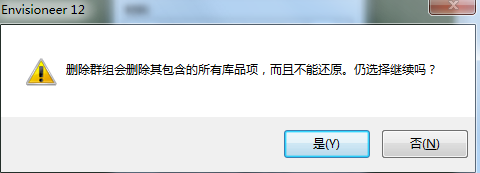

注意：如果群组中包含库品项，则会弹出以下提示，如果选择是，将删除群组和群组中包含的库品项

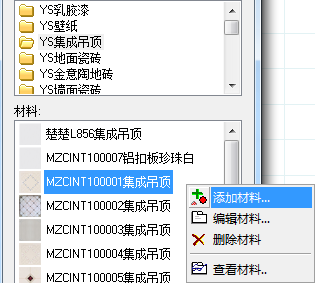

添加新的材料：

1、在上部面板中，选择你想添加材料的群组。

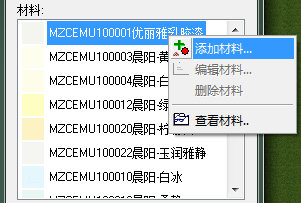

2、选择编辑>添加材料或者在下步窗格的材料列表右键点击选择添加材料。

3、在材料属性对话框中，指定材料的名称和属性，然后点击确定。

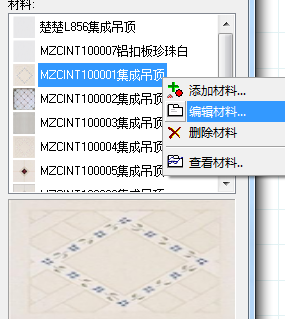

编辑材料

1、选择你要编辑的材料。

2、选择编辑>编辑材料或者右键点击选择编辑材料。

3、在材料属性对话框中编辑材料属性。

删除材料

1、选择你要删除的材料。

2、选择编辑>删除材料或者右键点击选择删除材料。

编辑材料属性

在材料库中添加或编辑材料时，需要指定材料的属性。 材料有两种主要的属性：渲染和图案。 渲染属性确定在“渲染”或“渲染轮廓”显示模式下用于显示元件的纹理或颜色。 图案化属性确定在图案模式下用于显示元件的图案。

编辑材料的属性

1、在材料库中选择你要编辑的材料。

2、选择编辑>编辑材料或者双击预览材料样本。

编辑渲染属性

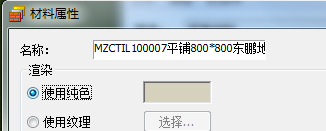

1、如果要在渲染或渲染轮廓显示模式下以纯色显示元件，请在“渲染”区域中启用“使用纯色”按钮。 单击颜色样本，然后在“颜色”对话框中选择要使用的颜色。

2、如果要在渲染或渲染轮廓显示模式下显示纹理，请启用“使用纹理”单选按钮。 单击选择按钮，然后选择要使用的纹理。 在程序的Textures型录中可以找到各种各样的纹理。 您可以使用BMP，JPG，TGA和PNG文件。

3、如果要更改纹理的比例，请在“瓷砖高度”和“瓷砖宽度”编辑框中输入新值。 图块高度是指一个位图图块的高度。 该程序使用平铺渲染来显示图像，意味着图像垂直和水平地生成为片段（图块）。 例如，改变砖块材料的砖块高度会使砖块看起来更高。 改变瓷砖宽度会使砖看起来更宽。

4、默认情况下，“瓷砖高度”和“瓷砖宽度”的“保持纵横比”锁定已关闭。 当锁定时，瓷砖宽度与瓷砖高度调整是联动的，反之亦然。 这防止失真。 如果要为每个值指定不同的值，则需要点击锁定图标，打开“保持纵横比”的锁定。

5、水平重复位图，请启用水平铺贴复选框。

6、垂直重复位图，请启用垂直铺贴复选框。

指定材料使用区，配件或品牌：

1、从“材料使用区”下拉框中，选择材料的使用区域。 您可以通过单击此下拉框旁边的访问材料使用区域库。 材料使用区域可以应用于材料筛选，用于过滤材料列表。

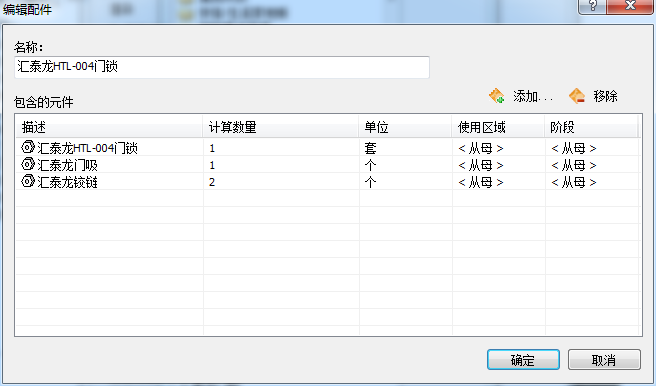

2、要将配件应用于材料，请单击配件下拉框旁边的，然后从配件库中选择配件。配件允许您将定价信息应用于材料，以便在项目成本中计算。 然后，您可以在项目预算中查看物料定价，如果你不想包含配件请选择无。

编辑3D RealView渲染属性：

1、编辑纹理的强度，在“纹理强度”编辑框中调整值。

2、要更改材料的是否具有光泽，是否反射或透明，请从“预设效果”下拉框中进行选择。 此设置将在您创建3D RealView渲染时生效。

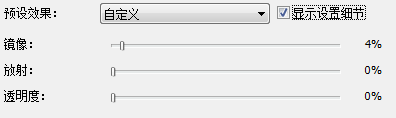

如果要指定自定义材料的外观，请启用显示设置详细信息复选框。 将显示以下属性：

镜像：使材料呈现镜面反射效果。

放射：材料发出的光量。 材料越发光，其出现的自发光越多。

透明度：材料可透光的程度，值为0％表示材料完全不透明。

使用外部的纹理图片

在编辑材料的纹理时，你可以使用适当大小的外部纹理（位图）。

在使用纹理图片时，你可以定义纹理图片的瓷砖铺贴大小。

材料筛选库

您可以使用材料库中的筛选，根据特定材料使用区域过滤材料列表。 例如，地面材料筛选将列出材料类型，例如地砖，波打线等。 这可以使您在编辑材料或使用材质刷时更容易找到您要查找的材料。

筛选材料库

1、在材料库中，从筛选下拉框中进行选择。

指定纹理型录的位置

默认情况下，纹理位于以下型录中：

C： ProgramData  Cadsoft  Envisioneer  Textures

如果将Textures型录移动到系统上的另一个位置，或者想链接到另一个Textures型录（例如来自旧版本程序的型录），则需要指定Textures型录的位置，以便纹理正确的出现在程序中。

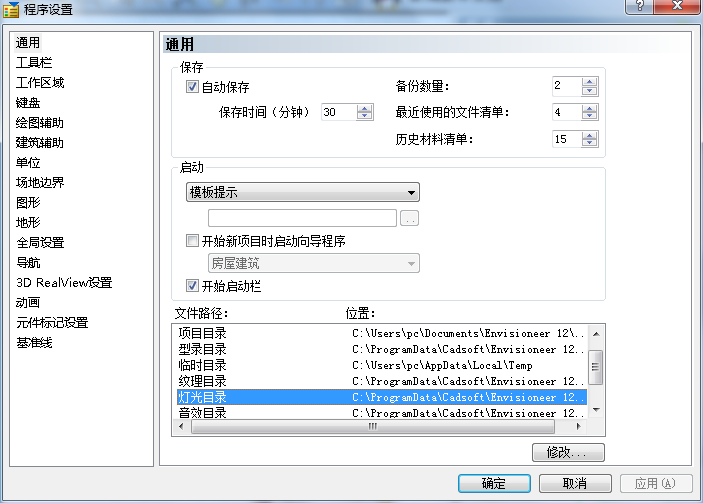

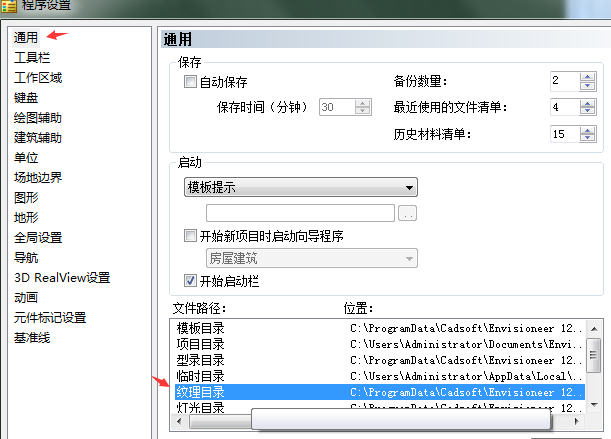

指定您的纹理型录的位置：

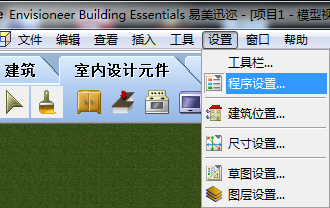

1、选择设置>程序设置或者在设置工具栏点击

2、在程序设置对话框中，选择通用标签。

3、在“文件路径”区域中，单击“纹理型录”将其选中。

4、点击修改。

5、在“浏览文件夹”对话框中，找到包含纹理的文件夹，然后单击“确定”。

6、在程序设置对话框中点击确定。

自定义材料使用区域库

材料使用区域是定义材料用于什么的一种方式。 例如，地面瓷砖通常用于地面，但不用于门或橱柜。 材料库中的大多数材料在其属性中都分配了材料使用区域。 材料使用区域的使用区域是用于创建材料筛选，可用于材料库以过滤材料的显示。

根据需要您可以添加、编辑和删除材料使用区域。

通过库管理访问材料使用区域库：

1、选择文件>型录>库管理，或单击标准工具栏上型录按钮旁边的向下箭头，然后选择库管理。

2、在库管理中，选择数据库>材料使用区域。

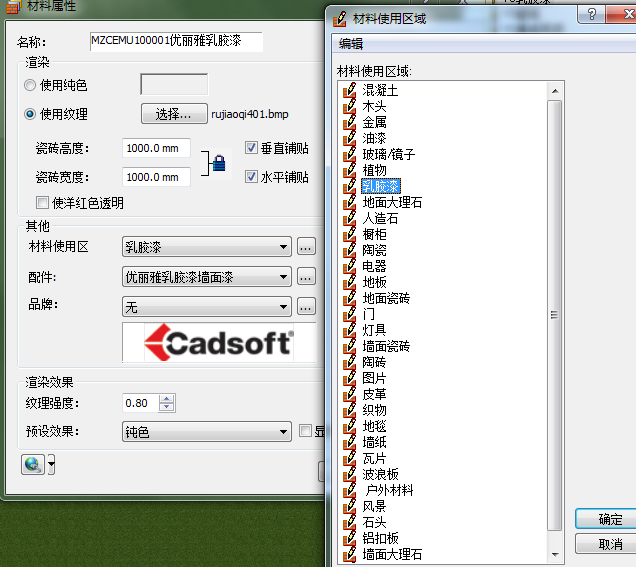

通过材料访问材料使用区域库：

1、在材料库中选择材料，然后右键点击选择编辑材料。

2、在材料属性对话框中，点击材料使用区下拉框中点击

添加新的材料使用区域：

1.选择“编辑”>“添加材料使用区域”，或在“材料使用区域”窗口中右键单击，然后选择“添加材料使用区域”。

编辑现有的材料使用区域

1.在列表中选择它，然后选择编辑>编辑材料使用区域，或在材料使用区域窗口中右键单击并选择编辑材料使用区域。

定义材料使用属性

1、在材料使用属性对话框中，在名称编辑框中指定编辑材料使用区域的名称。

2、选择或取消选择要包含在材料使用属性中的元件，只需点击它们即可。

3、点击确定返回到材料使用区域库。

从数据库中删除材料使用区域

1.选择它，然后选择编辑>删除材料使用区域，或右键单击并选择删除材料使用区域。

查看现有材料使用区域的属性：

1、选择材料使用区域，然后选择“编辑”>“查看材料使用区域”，或右键单击并选择“查看材料使用区域”。

2、点击确定。

执行材料使用区域

您可以将任何材料应用于元件。 但是，如果在程序设置中启用“执行材料使用区域”选项，则可以防止将材料应用于材料不适用的元件。 例如，如果您尝试将地砖材料应用于门，则会警告您。

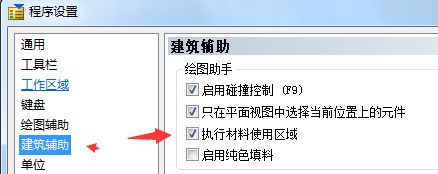

执行材料使用区域

1、选择设置>程序设置或者在设置工具栏点击程序设置按钮。

2、在程序设置对话框中，在左侧面板中选择建筑辅助。

3、启用执行材料使用区域复选框。

4、点击确定。

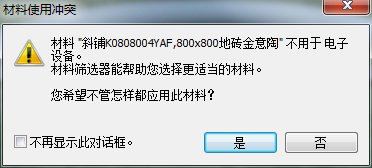

如果启用了执行材料使用区域选项，并且尝试将材料应用于不适用于其的元件，则会显示材料使用冲突对话框。 此时，您可以单击是以应用材料，或单击否选择要应用的其他材料。

注：材料在其属性中分配材料使用区域。 材料使用区域在材料使用区域库中定义。

自定义材料筛选库

材料筛选用于筛选材料库中指定了材料使用区域的材料列表。 例如，地面材料筛选将列出地面材料类型，例如地砖，波打线石材等。 这可以使您在编辑材料或使用材料画笔时更容易找到您要查找的材料。

您可以在材料筛选库中添加和编辑材料筛选，以满足您的需要。

自定义材料筛选库：

1、选择文件>型录>库管理，或单击标准工具栏上型录按钮旁边的向下箭头，然后选择库管理。

2、在库管理中，选择数据库>材料筛选。

3、要添加新的材料筛选，请选择编辑>添加材料筛选，或在材料筛选窗口中右键单击，然后选择添加材料筛选。

4、编辑现有材料筛选，请在列表中选择它，然后选择编辑>编辑材料筛选，或在材料筛选窗口中右键单击并选择编辑材料筛选。

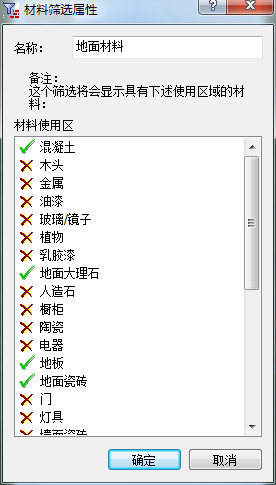

5、在“材料筛选属性”对话框中，可以在“名称”编辑框中指定或编辑材料筛选名称。

6、要选择或取消选择材料使用区域，只需点击它们。

7、单击“确定”返回到材料筛选库。

8、要从数据库中删除材料筛选，请选择它，然后选择编辑>删除材料筛选，或右键单击并选择删除材料筛选。

9、要查看现有材料筛选的属性，请选择它，然后选择编辑>查看物料筛选，或右键单击并选择查看物料筛选。

自定义图案库

图案库包含一系列可用于项目中的图案。 您可以创建，编辑和导入图案以满足您的需要。

通过库管理访问图案库：

1、选择文件>型录>库管理或者在标准工具栏型录按钮旁边的选择库管理。

2、在库管理中，选择数据库>图案。

通过元件进入到图案库

1.访问元件的属性。

2.在属性对话框中，选择外观选项卡。

3.在“图案”窗格中，单击图案样本或“选择”按钮。

添加图案

1.选择“编辑”>“添加图案”，或在“图案”窗口中右键单击，然后选择添加图案。

2.定义图案属性，然后单击“确定”。

编辑图案

1.在列表中选择图案。

2.选择编辑>编辑图案，或在图案窗口中右键单击，然后选择编辑图案。

3.定义图案属性，然后单击“确定”。

从图案列表删除图案

1.在列表中选择图案。

2.选择编辑>删除图案，或右键单击并选择删除图案，或者只需单击键盘上的删除键。

注意：图案中纯色无法删除

导入图案（PAT文件）

1、点击加载。

2、在打开对话框中，找到您想要导入的PAT文件，然后点击打开。图案添加到图案库中。

注意：一些图案文件（例如来自AutoCAD®等应用程序的文件）可以是复合图案文件。 如果导入复合图案文件，您可能会看到一些图案添加到图案列表中。

编辑图案

您可以编辑图案线条比例和定义线条。

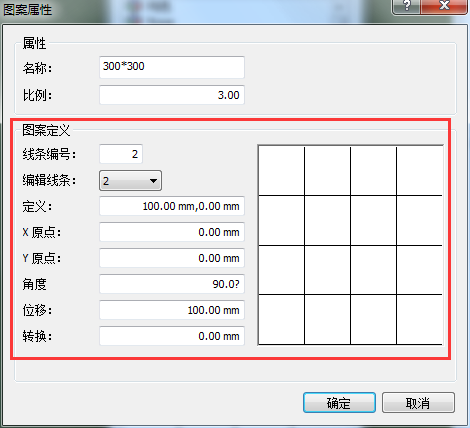

编辑图案

1、在图案列表中，选择你想要编辑的图案。

2、编辑图案的比例，在比例编辑框中输入数值。值2使原始比例倍增，而0.5的值将原始比例减半。

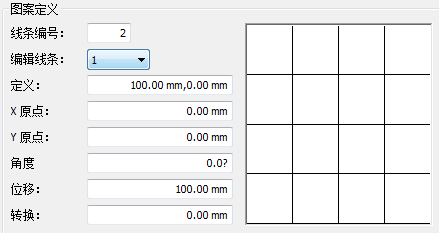

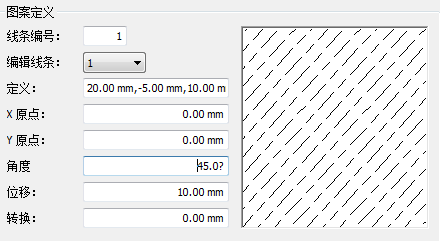

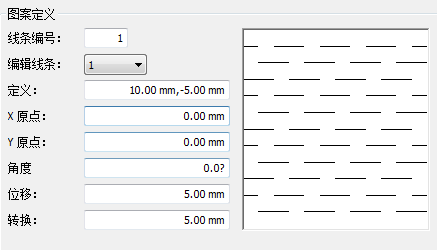

3、要编辑图案的定义线条，请编辑图案定义窗格中的字段。

线条编号：图案中线条重复的数量，图案越复杂，线条编号数值越大

编辑线条:当前要编辑的线条

定义：一般来说，图案中线段的长度或间距，单个值（非0）创建实线。

对于图案中的虚线，线段，他们可以是不同的长度，如果你创建虚线空格，你需要输入负值的长度表示它们是空格。

例如，20，-5,10，-5（以公制）的定义创建以下模式：20毫米破折号，5毫米空格，10毫米破折号，5毫米空格。

X原点：直线穿过X轴的点。 Y原点：线经过的Y轴上的点。 角度：线的角度（以度为单位）。

位移：在图案中，线条平行的偏移量。

转换：每个偏移线的距离从上一行的原点（左或右）移动。这造成了交错效应。

设置品牌库

您可以将品牌添加到数据库中，以及编辑和删除现有品牌。 每个品牌都有名称，标志和联系信息。 然后，您可以将品牌附加到元件和材料的信息中。

直接进入到品牌库

1、选择文件>型录>品牌或者打开库管理选择数据库>品牌。

通过元件访问品牌库：

1、进入到元件属性。

2、在属性对话框中，选择信息标签。

3、单击 “品牌”编辑框旁边的。

通过材料访问品牌库：

1、在材料库中选择材料，然后右键单击并选择编辑材料。

2、在材料属性对话框中，点击制造下拉框旁边的

添加新的品牌到列表中：

1、选择编辑>添加品牌或者在列表中右键点击选择添加品牌

编辑现有的品牌

1、在列表中选择品牌，然后选择编辑>编辑品牌，或右键单击并选择编辑品牌。

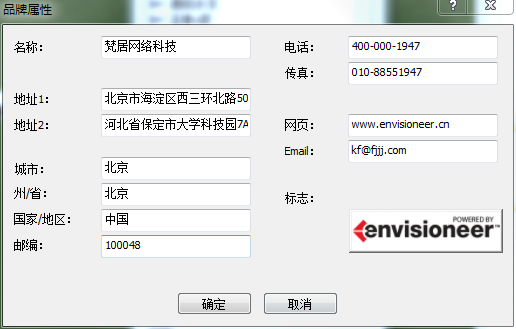

2、在品牌属性对话框中，填写名称和联系信息字段。 要选择标志，请单击徽标窗格内部，然后在打开对话框中选择徽标文件。 您可以使用JPG，BMP和TGA文件。

3、点击确定返回到品牌对话框中。

删除品牌，在列表中选择它：

1、选择编辑>删除品牌或者右键点击选择删除品牌。

将品牌附加到元件

您可以将品牌附加到项目中或型录中的元件。 然后，您可以在任何时候查看元件的属性来查看品牌信息。

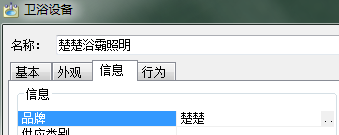

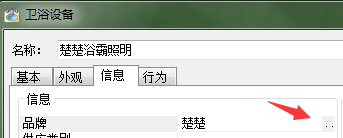

将品牌信息附加到元件

1、进入到元件属性。

2、在属性对话框中，选择信息标签。

3、点击品牌旁边的：编辑框。

4、在品牌对话框中，选择你想要附加的品牌，根据需要您可以添加或者编辑品牌。

5、点击确定。

注意：将品牌附加到项目中的元件，仅是将品牌信息指定给所选择的元件，不会影响到型录中的元件。

将品牌信息附加到材料

您可以将品牌信息附加到材料库中的材料。 然后，您可以在任何时间查看材料的属性时查看品牌信息。

将品牌信息附加到材料：

1.访问材料库。

2.选择要编辑的材料，然后选择编辑>编辑材料，或右键单击并选择编辑材料，或只需双击材料样本。

3.在材料属性对话框中，单击品牌下拉框，并从列表中选择所需的品牌。

4.单击“确定”。

在型录的属性页中显示品牌徽标

如果已将品牌信息附加到元件或材料，并且该品牌信息包括徽标，则可以选择在型录的属性窗口中显示徽标。 徽标显示在元件或材料的预览上方

显示品牌商标

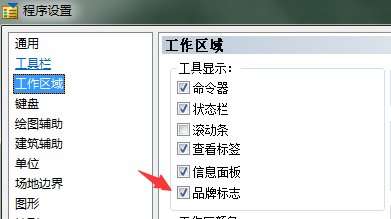

1、选择设置>程序设置或者在设置工具栏点击

2、在程序设置对话框中，在左侧中点击工作区域。

3、在工具显示区域中，启用品牌标志复选框。

4、点击确定。

自定义标签库

您可以向标签库中添加自己的预定义文本标签，以及编辑和删除现有标签。

自定义标签库

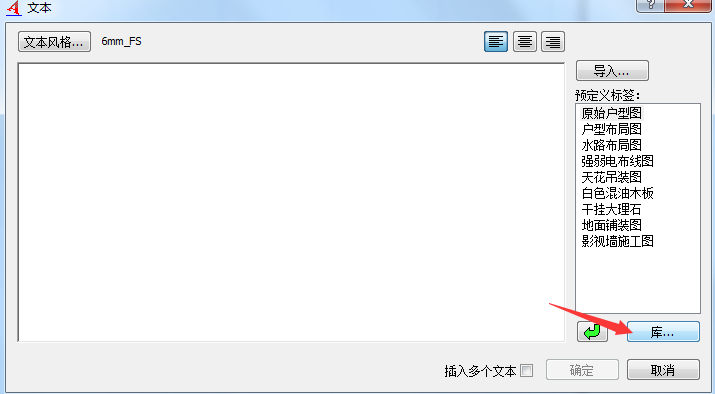

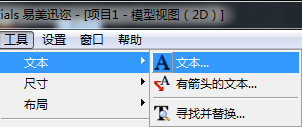

1、选择工具>文本>文本，然后单击文本对话框中预定义标签列表下方的库按钮。

您还可以选择文件>型录>库管理。 在“库管理”对话框中，选择数据库>标签。

2、要向列表中添加新标签，请选择编辑>添加标签，或在标签窗口中右键单击，然后选择添加标签。

3、要编辑现有标签，请在列表中选择它，然后选择编辑>编辑标签，或右键单击并选择编辑标签。 您还可以在“标签”对话框的下部窗格中双击想要编辑的标签。

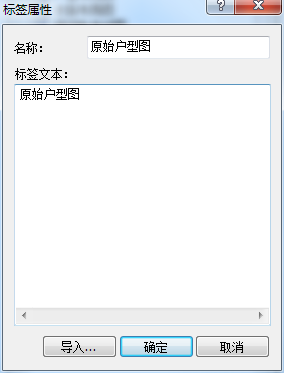

4、在“标签属性”对话框中，在“名称”编辑框中键入标签的名称。 然后，在“标签文本”窗口中输入标签文本，或单击导入以加载现有文本文件。 该名称不一定与实际标签文本相同。 它只是标识在标签列表中的名字。 例如，名为“地址”的标签可以包含您公司的完整地址。

5、点击确定返回到标签对话框。

6、要删除列表中的标签，请选择标签，然后选择编辑>删除标签，或在标签窗口中右键单击并选择删除标签。

7、完成自定义标签库以后，点击确定。

自定义文本风格库

您可以向文本风格库中添加自己的文本风格，以及编辑和删除现有的文本风格。

自定义文本风格库

1、如果当前在文本对话框中，请单击文本风格按钮。 如果您当前不在文本对话框中，可以通过选择文本工具启动它。

要直接访问文本风格库，请选择文件>型录>库管理。 在“库管理”对话框中，选择“数据库”>“文本风格”。

2、要向列表添加新的文本风格，请选择编辑>添加文本风格，或在文本风格窗口中右键单击并选择添加文本风格。

3、要编辑现有文本风格，请在列表中选择它，然后选择编辑>编辑文本风格，或右键单击并选择编辑文本风格。 也可以在“文本风格”对话框的下部窗格中双击想要编辑的文本风格。

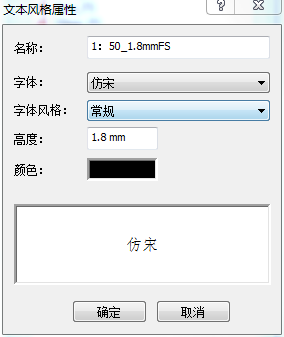

4、在文本风格属性对话框中，在名称编辑框中为文本风格输入一个名字。

5、从字体下拉框中，选择要使用的字体。

6、从字体风格下拉框中，选择字体风格。选项可以包括常规，斜体，粗体，粗体斜体。

7、在高度编辑框中，指定所需的文本高度。

8、单击颜色样本以访问颜色对话框，您可以在其中选择文本的颜色。

9、点击确定返回到文本风格对话框。

10、要删除现有文本风格，请在列表中选择它，然后选择编辑>删除文本风格，或在风格窗口中右键单击并选择删除文本风格。

11、点击确定。

自定义尺寸风格库

您可以将自己的尺寸风格添加到尺寸风格库，以及编辑和删除现有尺寸风格。

自定义尺寸风格库

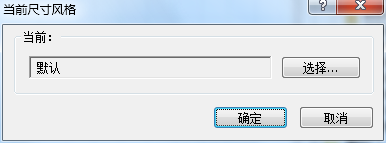

1、如果您在当前项目中插入了尺寸，则可以通过选择尺寸，然后右键单击并选择更改风格来访问尺寸风格库。 如果尚未插入尺寸，则可以选择“工具”>“尺寸”>“当前尺寸风格”，然后单击“当前尺寸风格”对话框中的“选择”。

要直接访问尺寸风格库，请选择“文件”>“型录”>“库管理”。 在“库管理”对话框中，选择“数据库”>“尺寸风格”。

2、要向列表中添加新的尺寸风格，请选择“编辑”>“添加尺寸风格”，或在尺寸风格窗口中右键单击，然后选择“添加尺寸风格”。

3、要编辑现有尺寸风格，请在列表中选择它，然后选择编辑>编辑尺寸风格，或右键单击并选择编辑尺寸风格。 您还可以在“尺寸风格”的窗格中双击要编辑的尺寸风格。

4、在尺寸风格属性对话框中，在名称编辑框中为尺寸风格输入一个名称。

5、定义尺寸风格。

6、要删除现有尺寸风格，请在列表中选择它，然后选择编辑>删除尺寸风格，或在风格窗口中右键单击并选择删除尺寸风格。

7、点击确定。

尺寸风格属性

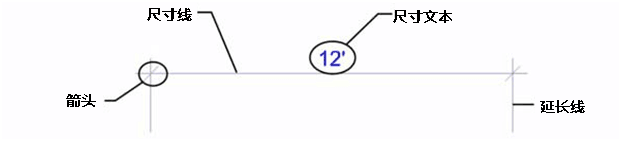

尺寸的解剖

尺寸标签

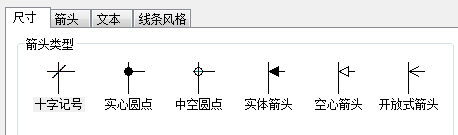

箭头类型：您可以选择要显示在尺寸线末端的符号类型。 为您的箭头类型选择箭头或其他的类型。

箭头类型选择窗口下方的属性（标注延长长度，十字记号宽度等）根据所选的箭头类型而有所不同。 当您进行不同的选择时，尺寸在预览窗口中更新。

一些常见的属性包括：

延长位移：延长线的末端和要确定尺寸的对象之间的距离。

延长线长度：尺寸线延伸超过尺寸端的距离。 （尺寸的“端点”是尺寸线和延伸线相交的地方。）

尺寸标注延长长度：延伸线延伸经过尺寸线的距离。

基线位移：使用“基线尺寸”工具时，尺寸之间的距离。

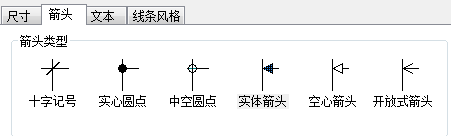

箭头标签：

箭头类型：您可以指定要在引线标注时末端显示的符号类型。 （有箭头的描述与有箭头的文本）为箭头类型选择一个箭头。

文本标签：

文本

单击以选择尺寸线文本的风格。文本风格决定字体、字体样式、文本高度和颜色

这是尺寸文本相对于尺寸线的垂直位置。

垂直居中：文本放置在尺寸线内。

水平文本：强制尺寸文本始终为水平，而不考虑尺寸线的角度。

在尺寸线上方：文本放置在尺寸线上方。

距离：将文本放置在尺寸线上方时，文本和尺寸线之间的距离。

水平文本位置

这是尺寸文本相对于尺寸线末端的位置。

居中：将文本居中于尺寸线内。

到第一个端点的距离：将文本与尺寸线第一个端点保持特定距离。 在距离编辑框中指定距离。

与第二个端点的距离：将文本与尺寸的第二个端点保持特定距离。 在距离编辑框中指定距离。

单位

覆盖系统单位：使用“尺寸风格属性”对话框中指定的测量单位，而不是“程序设置”中指定的测量单位。

单位/距离：用于测量距离的尺寸线的单位。

类型：从英尺-英寸，毫米，厘米，米或英寸中选择。

精度：对于英尺，选项是整数单位（0，1/2，1/4等）。 对于公制单位，选项是可以使用的小数位数。

单位角度：用于角度尺寸的单位。

类型：选择十进制度或度数/分钟/秒。

精度：选择您希望角度尺寸具有的小数位数（如果十进制度）。

Line Styles tab

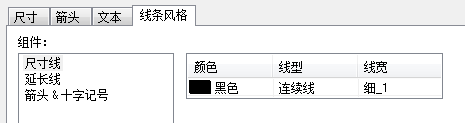

线条风格标签

指尺寸线，延长线和箭头的线条风格。 您可以为尺寸线，延长线和箭头选择不同的线性。 线条风格确定线条的颜色，线型和线宽。

要为尺寸线线条组件分配不同的线性，请在左窗格中选择该组件，然后在中心窗格中单击进行修改

添加群组：

1.右键单击现有组并选择“添加群组”，或选择“编辑”>“添加群组”。 将一个条目添加到群组列表中。

2.键入组的名称，然后按ENTER键。

重命名群组：

1.在上窗格中选择群组。

2.右键单击并选择“重命名群组”，或选择“编辑”>“重命名群组”。

3.键入新名称，然后按ENTER键。

删除群组

1.选择要删除的组。

2.右键单击并选择删除群组，或选择编辑>删除群组。

添加或者编辑线条风格：

1.在上方窗格中，选择要向其中添加线条风格的群组，或包含要编辑的线条风格的群组。

2.要添加新的线条风格，请选择“编辑”>“添加线风格”，或右键单击并选择“添加线风格”。

3.要编辑现有线条风格，请在列表中选择它，然后选择编辑>编辑线条风格，或右键单击并选择编辑线条风格。

4.在线条风格属性对话框中，定义线条风格的属性。

名称。 键入线条风格的名称，使其显示在线条风格列表中。

线型： 单击浏览按钮从线型库中选择线型（连续，虚线等）。 如果需要，您可以自定义线型库。

线宽： 单击浏览按钮从线宽库中选择线宽（轻，重等）。 您还可以自定义线宽库。

颜色： 单击颜色样本以从“颜色”对话框中为线条选择颜色。

5.单击“确定”。

删除线条风格：

1.选择要删除的线型。

2.选择“编辑”>“删除线风格”，或右键单击并选择“删除线风格”。

自定义线条风格库

线型是指线的风格（虚线，点，连续等）。 它是线型和图层的属性之一。 为了方便，线型库包含一个预定义的线型的列表。 您可以添加或编辑线型以满足您的需要。

进入到线型库

1.选择“文件”>“型录”>“库管理”。 您还可以在定义线条风格或图层时访问线型库。

2.在“库管理”对话框中，选择数据库>线型

添加新的线型

1、选择“编辑”>“添加品项”，或在“线型”窗口中右键单击，然后选择“添加品项”。 将向列表中添加一个新条目。

编辑线型

1.在列表中选择线型。

2.在“名称”编辑框中，键入线型的名称。

3.在定义编辑框中，编辑线型的定义。 用逗号作为分隔，用距离来定义。

每个数字表示线段或空间的长度。 正数创建指定长度的线段。 负数创建指定长度的空格。 例如，虚线可以具有像3 mm,-3 mm的定义。

4.编辑线型后，单击“确定”。

从列表中删除线型

1.在列表中选择线型。

2.右键单击并选择删除品项，或选择编辑>删除品项。

自定义线宽库

线宽指线的粗细，是线条风格的属性之一。 您可以添加和编辑线宽以满足您的需要。

进入到线宽库：

1.选择“文件”>“型录”>“库管理”。 您还可以在定义线条风格或图层时访问线宽库。

2.在“库管理”对话框中，选择数据库>线宽。

添加新的线宽

1、选择编辑>添加品项，或有在线宽窗口中右键点击选择添加品项，将向列表中添加一个新条目。

编辑线宽：

1.在列表中选择线宽。

2.在“名称”编辑框中，键入线宽的名称。

3.在厚度编辑框中，键入线所需宽度。

4.编辑线宽后，单击“确定”。

从列表中删除线宽

1、  在列表中选择线宽。

2、  右键点击选择删除品项，或者选择编辑>删除品项。

启用/禁用线宽显示

默认情况下，不显示线宽。 所有线条使用相同的宽度显示。 如果启用“显示线宽”选项，线宽将显示在绘图区域以及打印输出中。

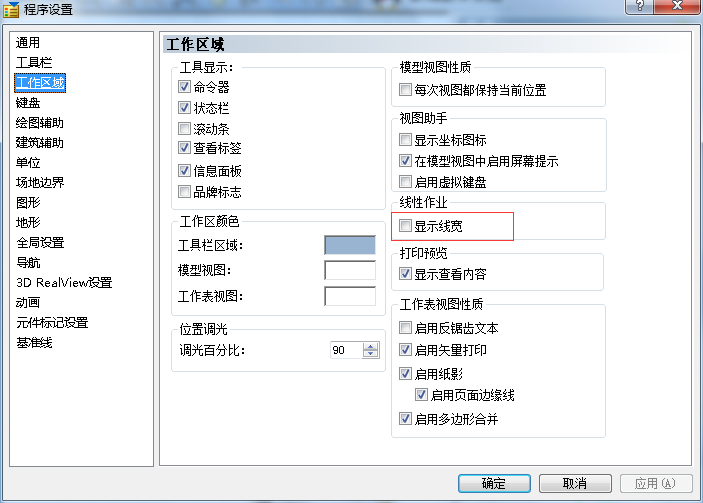

启用或禁用线宽的显示：

1、选择设置>程序设置，或者在设置工具栏点击。

2、在程序设置对话框中，在左侧的面板中点击工作区域。

3、在线性作业区域中，选中或取消选中“显示线宽”复选框。

4、点击确定。

自定义图层库

您可以在图层库中添加，编辑，重命名和删除图层。 定义图层时，您可以指定图层的名称，颜色，线型和线宽。 在图层库中定义的图层保存到型录中，并且将在所有项目中可用。 你可以在元件的外观属性页面上将图层分配给元件组件。 图层还用于在工作表视图中图层信息。

通过库管理访问图层库

1、选择文件>型录>库管理，或单击标准工具栏上型录按钮旁边的向下箭头，然后选择库管理。

2、在库管理中，选择数据库>图层。

通过元件访问图层库：

1.双击场景中或型录面板中的元件。

2.在属性对话框中，选择外观选项卡。

3.单击图层下拉框，然后在图层列表中选择其他。

通过型录面板访问图层库：

1.在型录面板中右键单击，然后选择库管理。

2.在库管理中选择数据库>图层。

添加或者编辑图层：

1、创建新的图层，点击或者在图层列表中右键点击选择添加，您也可以点击 选择添加。在当前选定的图层下添加称为图层1的新图层。

2、要编辑现有图层，请在列表中选择它，然后单击要更改的属性。 这些在下面进行描述。

名称：您希望图层显示在图层列表中的图层名称。 双击以编辑，或选择它并单击

颜色：图层上对象的颜色。 单击框以显示颜色列表。 选择所需的颜色，或选择其他以访问颜色对话框。

线型：用于在图层上显示对象的线型。 单击框以显示线型的列表。 选择所需的线型，或选择其他以访问线型对话框。

线宽：用于显示图层上对象的线宽。 单击框以显示线宽的列表。 选择所需的线宽，或选择其他以访问线宽对话框。

删除图层：

1.选择要删除的以后。

2.单击，或右键单击并选择删除。

自定义光源库

光源库包含各种光源，主要是荧光灯和白炽灯泡，可应用于照明灯具。

您可以通过添加和编辑光源来自定义光源库。 大多数照明设备制造商在其网站上免费提供可下载的.IES光度学数据文件，用于照明计算。 您还可以将光定义为点光或聚光灯。 将光源添加到库后，如果需要，您可以编辑其强度和颜色。

光源按群组列出，以便您可以轻松组织和查找。 你可以创建，重命名和删除群组。

在库管理中进入到光源库

1.选择文件>型录>库管理，或单击标准工具栏上型录按钮旁边的向下箭头，然后选择库管理。

2.在库管理中，选择数据库>光源。

通过插入的灯具访问光源库：

1.选择灯具。

2.右键单击并选择“属性”，或选择“编辑”>“修改元件”>“属性”。

3.在“内部照明”对话框中，选择“灯光”选项卡。

4.单击添加或编辑以访问光源库。

添加群：

1.右键单击现有群组并选择“添加群组”，或选择“编辑”>“添加群组”。 将一个条目添加到列表中。

2.键入群组的名称，然后按ENTER键。

重命名群组：

1.选择要重命名的群组。

2.右键单击并选择“重命名群组”，或选择“编辑”>“重命名群组”。

3.键入新名称，然后按ENTER键。

删除群组：

1.选择要删除的群组。

2.右键单击并选择删除群组，或选择编辑>删除群组。

添加或者编辑光源：

1.选择要将光源添加到的群组，或包含要编辑的光源的群组。

2.要添加新光源，请选择“编辑”>“添加灯光”，或右键单击并选择“添加灯光”。

3.要编辑现有光源，请在列表中选择它，然后选择编辑>编辑灯光，或右键单击并选择编辑灯光。

4.在“光源属性”对话框中，定义光源的属性。

名称：键入光源的名称，使其显示在光源列表中。

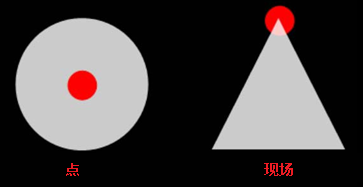

类型：选择IES，点或现场。 IES文件是照明制造商为照明计算目的提供的光度学数据文件。 点光源在所有方向均匀分布光。 现场类型是聚光灯，从一个方向将光从其光源传播到目标，并且在光源后面没有光。 聚光灯只在有限的锥形内发出光，锥形随着光线远离其原点而变宽。 聚光灯的一个很好的例子是手电筒。

加载：如果选择IES作为类型，请单击加载以选择要应用于光源的* .ies文件。 许多* .ies文件可以在程序的Lights文件夹中找到。

光功率（流明）。 亮度水平，以流明测量。 流明测量你从灯泡得到多少光。 更多的流明意味着更明亮的光; 更少的流明意味着更暗的光。 只有是点和现场类型才能编辑此值。

聚光灯锥角：如果光源类型设置为“现场”，则此值可用于确定光线在其中传播的锥形宽度。 较宽的角度意味着光具有较大的扩展。

选择颜色：要更改光的颜色，请单击颜色样本，然后从“颜色”对话框中选择颜色。

5、点击确定。

删除光源

1.在列表中选择光源。

2.右键单击并选择删除灯光，或选择编辑>删除灯光，或只需按键盘上的Delete键。

指定灯光目录的位置

默认情况下，光源位于以下目录中：C： ProgramData  Cadsoft  Envisioneer  Lights

如果将Lights型录移动到系统上的其他位置，则需要指定Lights型录的位置，以便程序可以访问光源。

指定灯光目录的位置：

1.选择设置>程序设置或在设置工具栏单击。

2.在“通用”窗格上，单击“文件路径”区域中的“灯光目录”。

3.单击“修改”。

4.在“浏览文件夹”对话框中，找到包含光源的文件夹，然后单击“确定”。

5.在“程序设置”对话框中单击“确定”。

自定义门扇库

门扇库包含门扇，可用于型录或项目中的门。

您可以通过导入DWG，DXF，SKP或3DS图形来添加，重命名和删除门扇，以及添加新的门扇。 您还可以编辑和删除现有的门扇。

您可以通过编辑门的属性或通过库管理中的数据库菜单访问门扇库。

通过库管理访问门扇库：

1.选择文件>型录>库管理，或单击标准工具栏上型录按钮旁边的向下箭头，然后选择库管理。

2.在“库管理”中，选择“数据库”>“门扇”。

通过插入的门访问门扇库：

1.在图形中选择门，然后右键单击并选择属性。

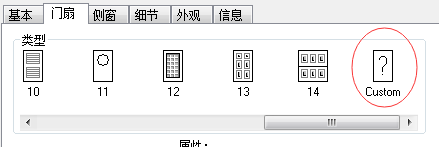

2.选择门扇选项卡，然后在类型区域中，滚动并选择自定义。

通过型录访问门扇库：

1.在型录面板中选择一个门，然后右键单击并选择编辑元件。

2.选择门扇选项卡，然后在类型区域中，滚动并选择自定义。

添加群组：

1.右键单击现有组并选择“添加群组”，或选择“编辑”>“添加群组”。 将一个条目添加到列表中。

2.键入群组的名称，然后按ENTER键。

重命名群组：

1.选择要编辑的群组。

2.右键单击并选择“重命名群组”，或选择“编辑”>“重命名群组”。

3.键入新名称，然后按ENTER键。

删除群组：

1.选择要删除的群组。

2.右键单击并选择删除群组，或选择编辑>删除群组。

添加新的门扇：

1.选择要添加门扇的组。

2.选择“编辑”>“添加门扇”，或右键单击并选择“添加门扇”。

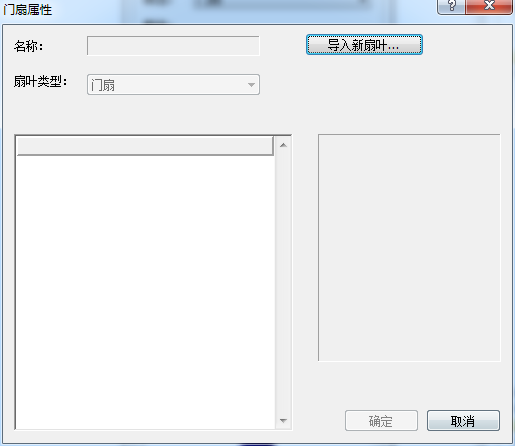

3.在“门扇属性”对话框中，单击“导入新扇叶”。

4.使用门扇导入精灵导入门扇。

编辑门扇：

1.选择要编辑的门扇。

2.选择编辑>编辑门扇，或右键单击并选择编辑门扇。

删除门扇:

1.选择要删除的门扇。

2.选择编辑>删除门扇，或右键单击并选择删除门扇。

导入自定义门扇

您可以使用门扇导入精灵将DWG，DXF，SKP或3DS格式的门扇导入门扇库。 一旦导入，您可以将门扇应用到您的项目中或型录中的任何门。

导入自定义门扇

1.访问门扇库。

2.选择要添加门扇的组，然后选择编辑>添加门扇，或右键单击并选择添加门扇。

3.在“门扇属性”对话框中，单击“导入新扇叶”。

4、在门扇导入向导中，输入新门扇的名称。

5、指定新门扇是门扇还是橱柜扇叶。

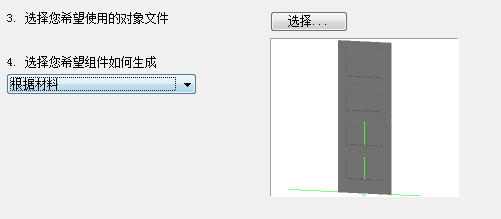

6.单击选择。在打开对话框中，选择要导入的文件类型（DWG，DXF，SKP或3DS），然后找到并选择所需的文件。单击“打开”时，预览窗口中会显示门扇的预览。您可以在预览窗格中单击并拖动以旋转门扇，然后右键单击可访问各种查看选项。

7.对于DWG和DXF文件，指定从下拉框中进行选择所创建的组件的方式。您可以选择根据颜色或根据图层。对于3DS和SKP文件，唯一可用的选择是根据材料。

8.单击下一步。

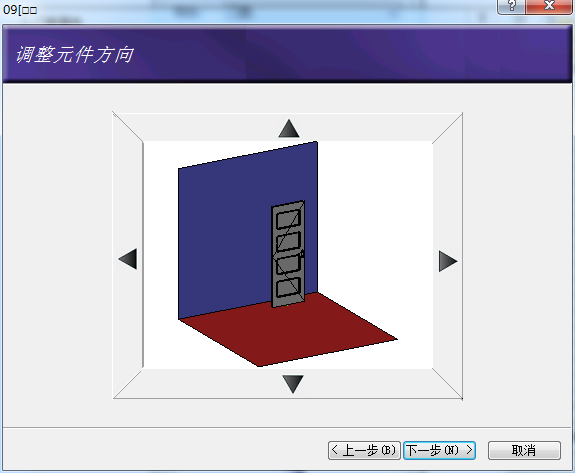

9.在调整元件方向窗口中，使用箭头旋转门，使其在插入绘图时方向正确。在大多数情况下，您需要确保门垂直定向并与墙壁齐平。

10.单击下一步。

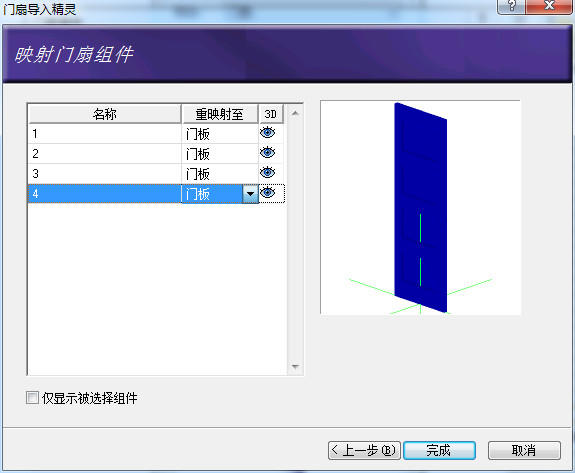

11、下一个屏幕列出了对象的各个组件。 通过单击适当的眼睛图标，指定要在3D中显示或隐藏的组件。

 显示组件

 隐藏组件

启用仅显示被选择组件复选框仅在对象预览中显示当前选定的组件。 这有助于区分对象的各个组件。

要重命名群组件，请双击需要重命名的名称，然后键入新名称，然后按Enter键。

12、点击完成。

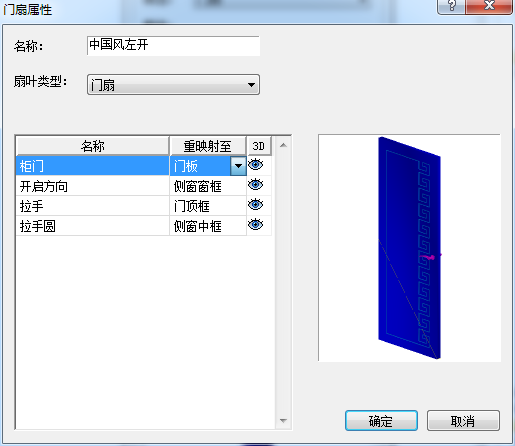

编辑门扇属性

您可以在门扇库中编辑门扇的名称，类型和组件属性。

编辑门扇

1、进入到门扇库

2、在库管理中，选择你想要编辑的门扇。

3、在门扇窗口中右键点击选择编辑门扇或者选择编辑>编辑门扇。

4、在门扇属性对话框中做出改变。

名称：门扇的名称，在门扇库中显示的名称。

扇叶类型：选择门扇或橱柜扇叶以指定如何使用门扇。 这确保叶将被正确地映射到它将被应用到的对象。

 显示组件

 隐藏组件

组件：通过单击适当的眼睛图标，指定要在3D中显示或隐藏的组件。

要重命名群组件，请双击它，然后键入新名称，然后按Enter键。

5、点击确定。

自定义配件库

配件库包含各种可以自定义的预定义组装配件。 装配组件（零件）是与元件相关联的，并非在项目中直接使用的。例如，门可以包含门五金的组装配件，其中门五金组件中可以包含门锁和门铰链的零件。如果元件在其属性中指定了组装配件，则该组装配件所包含的零件将在项目预算中显示。

组装配件是由零件组成的，在库管理的配件库中， 您可以根据需要添加，重命名和删除群组。 您可以向配件库中添加新的配件，以及编辑和删除现有配件。

您可以通过元件的信息属性页面或通过库管理访问配件库。

通过库管理访问配件库：

1、选择文件>型录>库管理，或单击标准工具栏上型录按钮旁边的向下箭头，然后选择库管理。

2、在库管理中，选择数据库>配件。

通过元件的属性访问配件库：

1、在项目中选择一个元件，然后右键单击并选择属性。 或者，选择“文件”>“型录”>“元件管理”，然后选择一个元件。

2、在属性对话框中，选择信息标签。

3、在配件明细区域，点击

添加群组：

1、右键点击现有的群组选择添加群组，或者选择编辑>添加群组，新的词条添加到列表中。

2、为群组输入一个名字，然后按enter键。

重命名群组：

1、选择要编辑的群组。

2、右键点击选择重命名群组，或者选择编辑>重命名群组。

3、输入新的名字然后按enter键。

删除群组：

1、选择要删除的群组。

2、右键点击选择删除群组，或者选择编辑>删除群组。

添加新的配件

1、选择你想要添加配件的群组。

2、选择编辑>添加群组装或者右键点击选择添加群组装。

编辑配件

1、选择你想要编辑的配件。

2、选择编辑>编辑组件或者右键点击选择编辑组件。

删除配件

1、选择你想要删除的配件

2、选择编辑>删除群组装或者右键点击选择删除群组装。

定义装配组件

装配组件（零件）是与元件相关联的，并非在项目中直接使用的元件。 例如，门可以包含门五金的组装配件，其中门五金组件中可以包含门锁和门铰链的零件。如果元件在其属性中指定了组装配件，则该组装配件所包含的零件将在项目预算中显示。

组件存储在配件库中。 定义装配组件涉及到从型录中选择一个元件，然后指定一个公式来量化它。 例如，如果要将门锁添加到门五金组件中，则可以从型录中的零件类别中选择门锁，然后指定一个简单的计算公式来量化它，因为每个门只有一套锁具，所以在定义公式的编辑框中输入1就可以。

在配件库中定义组装配件

1、访问配件库。 您可以选择文件>型录>库管理，然后选择数据库>配件。 从“筛选”下拉框中，选择要定义组件的元件类型。 您还可以从元件的信息标签访问配件库。 右键单击该元件，然后选择“属性”，然后选择“信息”选项卡。 在配件明细区域点击

2、在组件库的群组窗格中，选择要向其中添加配件的群组，或包含要编辑的配件的群组。

3、如果要创建新的组件，请选择编辑>添加群组装，或在组件窗格中右键单击并选择添加群组装。 如果要编辑现有组装，请在组件窗格中选择组件，然后选择编辑>编辑组件，或者右键单击并选择编辑组件。

4、在编辑配件对话框中定义配件。

编辑配件的名称，在名称编辑框中输入名字。

添加品项到配件，点击，然后从“进入型录”对话框中进行选择。例如，如果要将门锁添加到门五金组装配件，则可以从“进入型录”对话框中选择门锁的零件。

从配件中移除品项，在列表中选择品项，然后点击

要定义用于计算品项数量的公式，请单击元件的计算数量字段，然后单击。对于仅需单个计算的元件（例门锁或铰链），可以在“定义公式”对话框中选择“数目”变量。对于以不同方式量化的元件，您需要选择一个不同的变量或构建一个能正确量化元件的公式。例如，对于隔墙的的石膏板，您可以选择“面积”变量，以便以平方米计算量。

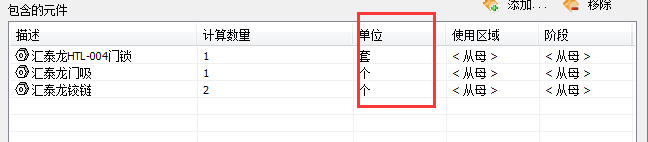

单位字段中的计量单位是将显示在项目预算中的计算数量后面的计量单位。 这取自零件的信息属性页上的单位字段。

要为该零件分配使用区域，请单击“使用区域”字段并从下拉框中进行选择。 选择是从部件，从母和库。 如果选择了“从部件”，则使用区域为零件的信息属性页面上的指定的使用区域。 如果选择了“从母”，则使用区域为零件所指定到的元件信息属性页上指定的使用区域。如果在“使用区域”字段中选择库，则将显示“使用区域”对话框，您可以将任何所需的使用区域分配给零件。

要为零件分配使用阶段，请单击使用阶段字段并从下拉框中进行选择。 使用阶段的选项与使用区域：从母，从部件和从库的选项相同。

5、当你完成定义配件以后，点击确定保存。

自定义使用区域库

元件的使用区域可以帮助更清楚地使用元件。 例如，一个特定的构件可以用于基础梁，而另一个可以用于柱。 使用区域库包含各种使用区域，您可以将其分配到元件的信息属性页面上。 使用区域会显示在项目预算中，并且可用作预算报表模板中的分类。 您可以在使用区域库中添加，编辑和删除使用区域。

你可以通过元件信息属性页面或者通过库管理进入到使用区域库。

通过库管理进入到使用区域库：

1、选择文件>型录>库管理或者在标准工具栏型录按钮旁边的下拉框中选择库管理。

2、在库管理中，选择数据库>使用区域。

通过元件属性进入到使用区域库：

1、在项目中选择元件，然后右键点击选择属性，或者选择文件>型录>元件管理，然后选择元件。你也可以在型录中选择元件然后右键点击选择编辑元件或者双击选择元件即可。

2、在属性对话框中，选择信息标签。

3、点击使用区域编辑框旁边的。

添加群组：

1、右键点击现存的群组选择添加群组或者选择编辑>添加群组。一个新的词条添加到列表中。

2、输入名称，按enter键。

重命名群组：

1、选择要编辑的群组.

2、右键点击选择重命名群组或者选择编辑>重命名群组。

3、输入名称按enter键。

删除群组：

1、选择要删除的群组。

2、右键点击选择删除群组或者选择编辑>删除群组。

添加新的使用区域：

1、选择你想要添加使用区域的群组。

2、选择编辑>添加使用区域或者右键点击选择添加使用区域。

3、在使用区域属性对话框中指的名称和ID，然后单击确定。

编辑使用区域

1、选择你想要编辑的使用区域。

2、选择编辑>编辑使用区域或者右键点击选择编辑使用区域。

3、在使用区域属性对话框中编辑使用区域属性，然后点击确定。

删除使用区域

1、选择你想要删除的使用区域。

2、选择编辑>删除使用区域或者右键点击选择删除使用区域。

自定义阶段库

阶段库包含可以分配给元件信息属性页面上的各个阶段。阶段是指建设过程中的一个阶段。 例如，拆除，防水施工等。阶段显示在项目预算中，并且可用作预算报表模板中的分类。

您可以通过元件的信息属性页面或通过库管理访问阶段库。 您可以通过添加，编辑和删除群组和阶段来自定义阶段库。

通过库管理进入到阶段库

1、选择文件>型录>库管理，或单击标准工具栏上型录按钮旁边的向下箭头，然后选择库管理。

2、在库管理中，选择数据库>阶段。

通过元件属性访问阶段库：

1、在项目选择一个件，然后右键单击并选择属性。 或者，选择“文件”>“型录”>“元件管理”，然后选择一个元素。 您还可以在型录面板中选择一个元素，然后右键单击并选择“编辑元素”，或者直接双击该元素。

2、在属性对话框中，选择信息标签。

3、单击“阶段”编辑框旁边的。

添加群组：

1.右键单击现有组并选择“添加群组”，或选择“编辑”>“添加群组”。 将一个条目添加到列表中。

2.键入组的名称，然后按ENTER键。

重命名群组：

1.选择要编辑的组。

2.右键单击并选择“重命名群组”，或选择“编辑”>“重命名群组”。

3.键入新名称，然后按ENTER键。

删除群组：

1.选择要删除的组。

2.右键单击并选择删除群组，或选择编辑>删除群组。

注意：如果组包含相位，则无法将其删除。

添加新的阶段：

1.选择要添加阶段的组。

2.选择“编辑”>“添加阶段”，或右键单击并选择“添加阶段”。

3.在“阶段属性”对话框中，指定阶段的名称和ID，然后单击“确定”。

编辑阶段：

1.选择要编辑的阶段。

2.选择“编辑”>“编辑阶段”，或右键单击并选择“编辑阶段”。

3.在阶段属性对话框中编辑阶段的属性，然后单击确定。

删除阶段：

1.选择要删除的阶段。

2.选择“编辑”>“删除阶段”，或右键单击并选择“删除阶段”。

自定义分类库：

分类型录库包含多种分类，您可以讲其分配到元件的信息属性页面。 分类也可在项目预算中显示，可用作预算报表模板的分类依据。

您可以在分类库中添加、编辑和删除群组和分类。 您可以通过元件的信息属性页面或通过库管理访问分类库。

通过库管理访问分类库：

1.选择文件>型录>库管理，或单击标准工具栏上型录按钮旁边的向下箭头，然后选择库管理。

2.在库管理中，选择数据库>型录。

通过元件的属性访问分类库：

1.在项目中选择一个元件，然后右键单击并选择属性。 或者，选择“文件”>“型录”>“元件管理器”，然后选择元件。也可以在型录面板中选择元件，然后右键单击并选择“编辑元件”，或者直接双击元件。

2.在属性对话框中，选择信息选项卡。

3.单击分类编辑框旁边的

添加群组：

1.右键单击现有群组并选择“添加群组”，或选择“编辑”>“添加群组”。 将一个词条添加到列表中。

2.键入群组的名称，然后按ENTER键。

重命名群组：

1.选择要编辑的群组。

2.右键单击并选择“重命名群组”，或选择“编辑”>“重命名群组”。

3.键入新名称，然后按ENTER键。

删除群组：

1.选择要删除的群组。

2.右键单击并选择删除群组，或选择编辑>删除群组。

添加新的分类

1.选择要添加分类的群组。

2.选择编辑>添加型录，或右键单击并选择添加型录

3.指定型录分类的名称，然后单击“确定”。

编辑分类：

1.选择要编辑的分类。

2.选择编辑>编辑型录，或右键单击并选择编辑型录。

3.编辑型录分类的名称，然后单击“确定”。

删除分类

1.选择要删除的分类。

2.选择“编辑”>“删除型录”，或右键单击并选择“删除型录”。

自定义单位库

单位库包含多种可以分配给元件信息属性页面上的单位。有计数单位，面积，体积和长度的单位。在项目预算中会显示单位，以指示它们如何被量化。例如，门被作为单独的物品购买并且将具有“樘”的单位。

每个单位都有一组属性，用于确定如何量化材料，包括用于将度量从毫米转换为所需单位的转换因子，单位格式（小数，英尺和英寸等）和精度级别。当生成项目预算时，程序将为您执行必要的计算和转换，从而获得准确的材料计算。

您可以在单位库中添加，编辑和删除群组和单位。您可以通过元素的信息属性页面或通过库管理访问单位。

通过库管理访问单位库：

1.选择文件>型录>库管理，或单击标准工具栏上型录按钮旁边的向下箭头，然后选择库管理。

2.在库管理中，选择数据库>单位。

通过元件的属性访问单位库：

1.在项目中选择一个元件，然后右键单击并选择属性。 或者，选择“文件”>“型录”>“元件管理”，然后选择一个元件。 您还可以在型录面板中选择一个元件，然后右键单击并选择“编辑元件”，或者直接双击该元件。

2.在属性对话框中，选择信息选项卡。

3.单击单位编辑框旁边的

添加群组：

1.右键单击现有群组并选择“添加群组”，或选择“编辑”>“添加群组”。 将一个新的词条添加到列表中。

2.键入群组的名称，然后按ENTER键。

重命名群组：

1.选择要编辑的群组。

2.右键单击并选择“重命名群组”，或选择“编辑”>“重命名群组”。

3.键入新名称，然后按ENTER键。

删除群组：

1.选择要删除的群组。

2.右键单击并选择删除群组，或选择编辑>删除群组。

添加新的单位：

1.选择要添加单位的群组。

2.选择“编辑”>“添加计量单位”，或在下窗格中右键单击并选择“添加计量单位”。 出现“单位”对话框：

3、  在单位对话框中，定义单位属性：

名称：计量单位的名称，它将显示在单位库和项目预算的“单位”字段中。

量化：选择数目，长度，面积或体积，以指定要量化的内容。

单位比例：指定将毫米转换为所需测量单位的系数。 例如，如果要以"米"量化材料，则输入的单位比例为0.001，因为1毫米= 0.001米。

单位格式：选择要显示数量测量的格式。 选择十进制，英尺-英寸，

英尺-英寸 - 十六。

注意：注意：无论在“单位格式”字段中选择什么，测量值始终以毫米为单位进行计算。 如果要使用不同单位对材料进行量化，则必须在单位属性中指定单位比例。

精度：择测量的精度级别。

4、点击确定。

编辑计量单位：

1.选择要编辑的计量单位。

2.选择“编辑”>“编辑计量单位”，或右键单击并选择“编辑计量单位”。

3.在“测量单位”对话框中编辑属性，然后单击“确定”。 有关可用属性的更多信息，请参阅有关向库中添加计量单位（上）的部分。

删除计量单位

1.选择要删除的计量单位。

2.选择“编辑”>“删除计量单位”，或右键单击并选择“删除计量单位”。

自定义轮廓库

轮廓库包含可应用于部件和柱的各种自定义轮廓。

在轮廓库中，轮廓按组列出，以便您可以轻松组织和查找。 您可以根据需要添加，重命名和删除群组。 您可以向库中添加新的轮廓，以及编辑和删除现有轮廓。

您可以通过编辑部件或柱的属性或通过库管理中的数据库菜单访问轮廓库。

通过库管理访问轮廓库：

1.选择文件>型录>库管理，或单击标准工具栏上型录按钮旁边的向下箭头，然后选择库管理。

2.在“库管理”中，选择“数据库”>“轮廓”。

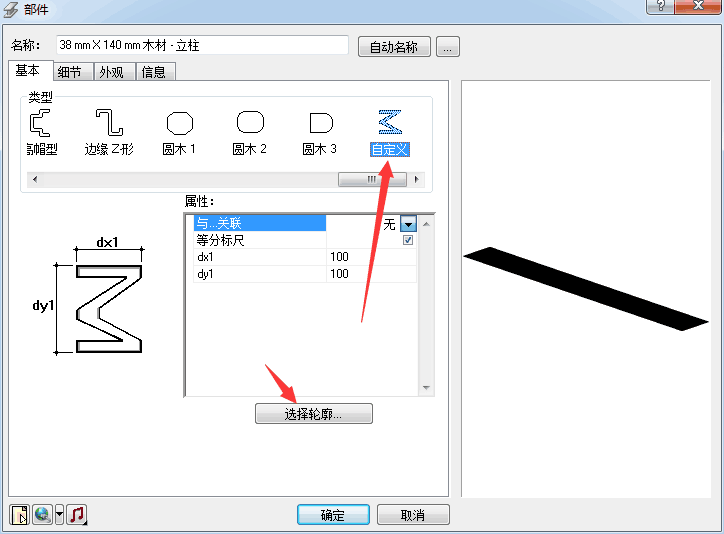

通过插入的部件或柱访问轮廓库：

1.选择项目中的柱或部件，然后右键单击并选择属性。

2.在基本属性页面的类型区域中，滚动并选择自定义。

3.单击对话框底部的选择轮廓按钮。

通过型录访问轮廓库：

1.在型录面板中选择柱或部件，然后右键单击并选择编辑元素。

2.在基本属性页面的类型区域中，滚动并选择自定义。

3.单击对话框底部的选择轮廓按钮。

添加群组：

1.右键单击现有组并选择“添加群组”，或选择“编辑”>“添加群组”。 将一个词条添加到列表中。

2.键入群组的名称，然后按ENTER键。

重命名群组：

1.选择要编辑的群组。

2.右键单击并选择“重命名群组”，或选择“编辑”>“重命名群组”。

3.键入新名称，然后按ENTER键。

删除群组：

1.选择要删除的群组。

2.右键单击并选择删除群组，或选择编辑>删除群组。

添加新的轮廓

1.选择要添加轮廓的组。

2.选择编辑>添加轮廓，或右键单击并选择添加轮廓。

编辑轮廓

1.选择要编辑的轮廓。

2.选择“编辑”>“编辑轮廓”，或右键单击并选择“编辑轮廓”。

删除轮廓：

1.选择要删除的轮廓。

2.选择编辑>删除轮廓，或右键单击并选择删除轮廓。

创建自定义轮廓

您可以为部件，柱和条形基脚创建自己的轮廓。 要创建自定义轮廓，您只需定义每个轮廓段的长度和角度。 线段可以是直线或曲线。

添加轮廓到轮廓库

1、进入到轮廓库。

2、在“轮廓”对话框中，右键单击“轮廓”窗口，然后选择添加轮廓。 或者，选择编辑>添加轮廓。

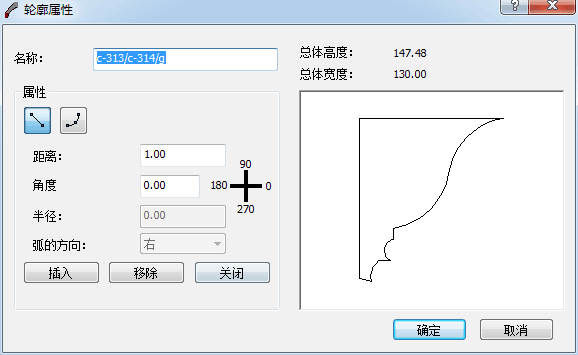

3. 在“轮廓属性”对话框中，在“名称”编辑框中输入轮廓的名称。 您现在可以开始定义每个轮廓的细分。 每个段自动连接到上一个段以帮助您形成形状。

4、要绘制线条，请单击“属性”区域，然后在“距离”编辑框中输入长度，并在角度框中输入方向。 单击插入以在预览窗口中插入线。

请注意，您指定的轮廓线段长度仅仅是单位（不是英寸或毫米），与实际部件大小无关 - 它们决定一个段相对于另一个段的长度。

5.要绘制弧，请单击。 在距离编辑框中输入弧的长度。 这是起点和终点之间的距离。 在角度编辑框中输入方向。 在“半径”编辑框中输入弧的曲线半径，然后从“弧方向”下拉框中选择“向左”或“向右”，以指定圆弧从起点开始弯曲的方向。 单击插入以在预览窗口中插入弧。

6.要删除创建的最后一个段，请单击删除。

7.要关闭形状，请单击关闭。 从创建的最后一个线段的终点到创建的第一个线段的起点绘制一条线。

8、轮廓完成后，单击“确定”。

将连续线导出到轮廓库

您可以将已在工作表视图中绘制或导入的任何折线或多边形导出到轮廓库。 然后，您可以将该轮廓应用到项目或型录中的任何部件。 这个工具是创建自定义踢脚线，石膏线，或任何自定义部件的理想选择。

将连续线导出到轮廓库：

1.在工作表视图中，在所需的截面形状中绘制连续线，或使用导入CAD文件工具导入轮廓截面。

请注意，形状必须是封闭的，且不能与其自身相交。 如果轮廓将用于线板，请确保轮廓的左侧为贴墙的面。

2.在工作表视图中，选择“文件”>“型录”>“导出连续线到轮廓库”。

3.单击要导出到轮廓库的连续线。

4.在“轮廓属性”对话框中，在“名称”编辑框中键入轮廓的名称。

5.单击“确定”。 轮廓将添加到轮廓库中的“导入的轮廓”群组。

6.在“轮廓库”对话框中，单击“确定”。

编辑自定义轮廓

您可以通过删除和重绘轮廓段来编辑现有的轮廓。

编辑现有的轮廓

1.访问轮廓库。

2.在“轮廓”对话框中，选择要编辑的轮廓。

3.在“轮廓”窗口中右键单击，然后选择编辑轮廓。 或者，选择编辑>编辑轮廓。

4.在“轮廓属性”对话框中进行更改。 请注意，您无法直接选择轮廓中间的特定段，您可以按相反顺序（从最后一个绘制的开始）删除轮廓段，然后插入新的段。

5.单击“确定”。

注意：创建新轮廓可能更容易，而不是编辑现有轮廓。

自定义墙开口跨距表库

墙开口跨距表库包含根据不同跨距确定在墙上的开口的地方使用那些特殊的构造顶。 每个表中你都可以设置不同的跨距，以及使用哪些特定的顶梁底台侧壁板配置。您可以在墙壁跨距表中添加，编辑和删除跨距表库。

从库管理访问“墙开口跨距表库”：

1.选择文件>型录>库管理，或单击标准工具栏上型录按钮旁边的向下箭头，然后选择库管理。

2.在库管理中，选择数据库>框架库>墙开口跨距表。

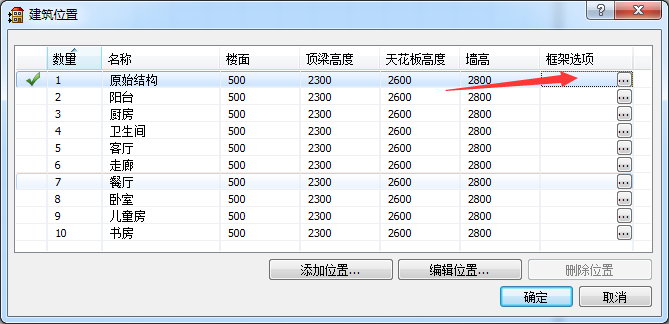

建筑物位置设置访问墙体跨距表库：

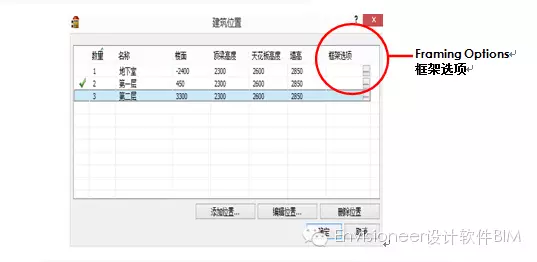

1.选择设置>建筑位置，或单击视图控制工具栏

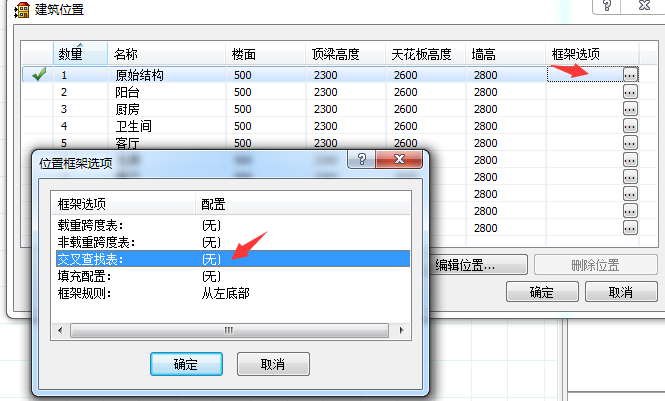

2.在“建筑位置”对话框中，单击“框架选项”列。

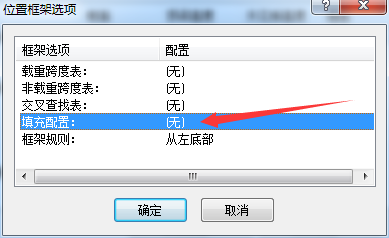

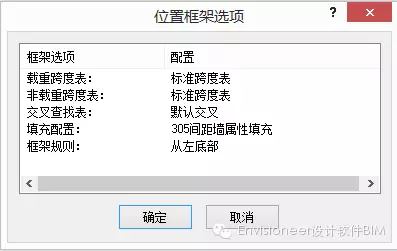

3.在位置框架选项对话框中，在配置列中双击跨距表列表

从插入的开口访问“墙开口跨距表库”（在框架模式下）：

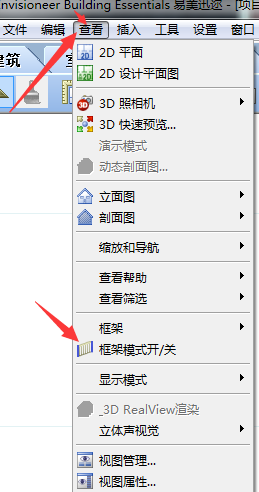

1.进入框架模式（视图>框架模式开/关）。

2.双击一个开口，或选择开口，然后右键单击并选择属性。

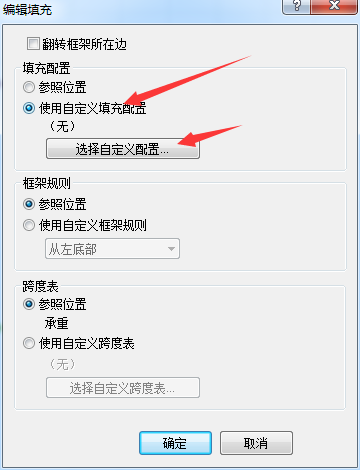

3.在“编辑开口”对话框中，启用“使用自定义顶梁底台侧壁板配置”单选按钮，然后单击“选择配置”按钮。

编辑现存的跨距表

1.双击列表中的跨距表，或选择跨距表并选择编辑>编辑墙壁跨距表配置，或右键单击并选择编辑墙壁跨距表配置。

2.在“墙框架跨距表”对话框中编辑配置。

添加新的跨距表到库

1.选择“编辑>添加墙壁跨距表配置”，或右键单击跨距表窗格，选择“编辑墙壁跨距表配置”。

2.在“墙框架跨距表”对话框中定义表。

从库中删除跨距表：

1.选择要删除的跨距表。

2.选择“编辑>删除墙壁跨距表配置”，或右键单击并选择“删除墙壁跨距表配置”。

要查看跨距表：

1.选择要查看的表。

2.选择“编辑>查看墙壁跨距表配置”，或右键单击，选择“查看墙壁跨距表配置”。

定义墙框架跨距表

墙壁开口根据墙框架跨距表进行框架处理，确定使用哪些顶梁底台侧壁板的框架配置。在跨距表中你可以添加或移除顶梁底台侧壁板的框架配置，使不同的跨距使用不同的框架。

跨距表存储在墙体开口跨距表库中。 模型中的每个建筑位置都有一个分配给它的跨距表。 您可以选择要用于模型中单个墙或单个开口的自定义框架表。

定义墙体开口跨距表:

1、打开墙开口跨距表库，然后选择添加墙体跨距表配置或编辑墙体跨距表配置工具。

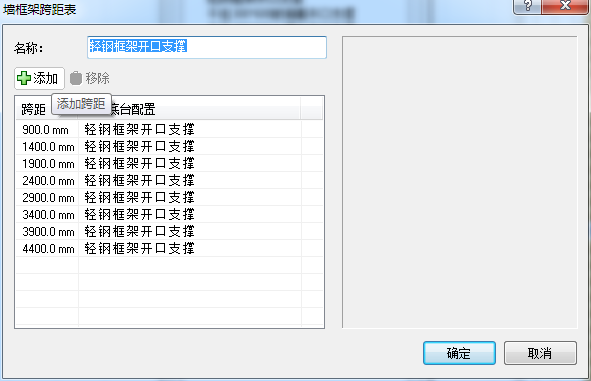

2、在“墙框架跨距表”对话框中，在“名称”编辑框中指定表的名称，使其显示在“墙体开口跨距表库”中。

3、要向表中添加跨距，请单击添加，将在所选跨距的下面添加一个新的跨距，你可以在跨距列中编辑跨距宽度。 还可以在顶梁底台配置列中指定该跨距下所使用的顶梁底台配置，当编辑跨距的宽度值时，跨距自动移动到列表中的正确位置，以保持列表有序排列。

你还可以在顶梁底台配置列中指定该跨距下所使用的顶梁底台配置，要选择跨距的顶梁底台配置，只需单击当前分配的顶梁底台配置，然后从下拉列表中选择所需的横梁/纵梁配置。 如果要添加，编辑或查看顶梁底台配置，请单击浏览按钮

4.要编辑现有的跨距配置，您可以通过单击当前分配的配置并从下拉列表中选择所需的配置来调整其宽度值或为其分配不同顶梁底台配置。

5、要从跨距表中删除跨距，请选择跨距，然后单击

自定义顶梁底台侧壁板配置

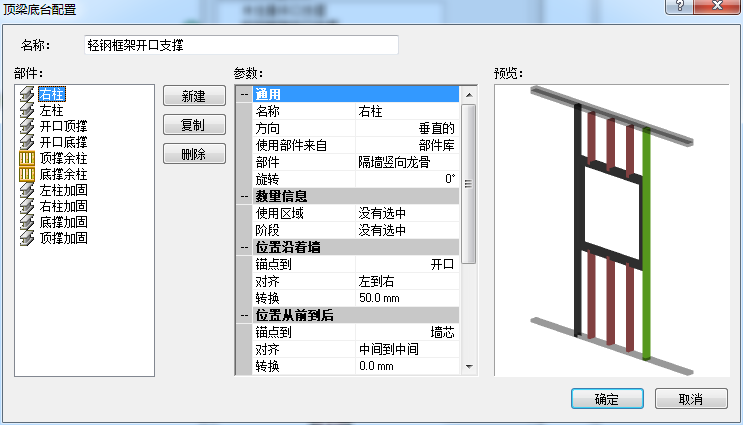

顶梁底台侧壁板配置，是用于墙壁上的开口处的框架配置。顶梁底台侧壁板配置确定了不同尺寸宽度开口处的框架是如何构建的。

顶梁底台侧壁板配置包含在开口处的各类构件，如左柱、右柱、开口顶部底部的支柱及其他作为加固的构件

访问库管理中的顶梁底台侧壁板配置库：

1.选择文件>型录>库管理，或单击标准工具栏上型录按钮旁边的向下箭头，然后选择库管理。

2、在库管理中，选择数据库>框架库> 顶梁底台侧壁板配置。

通过插入的开口（在框架模式下）访问顶梁底台侧壁板配置

1.进入框架模式（查看>框架模式开/关）。

2.双击一个开口，或选择开口，然后右键单击并选择属性。

3.在编辑打开配置对话框中，选择使用自定义顶梁底台侧壁板配置单选按钮，然后单击选择配置按钮。

添加配置到顶梁底台侧壁板配置

1、选择编辑>添加顶梁底台侧壁板配置，或右键单击现有配置并选择添加顶梁底台侧壁板配置。

2、在顶梁底台侧壁板配置对话框中定义配置。

在顶梁底台侧壁板配置库中编辑配置：

1.双击列表中的配置，或选择列表中的配置，然后选择编辑>编辑顶梁底台侧壁板配置，或右键单击并选择编辑顶梁底台侧壁板配置。

2.在顶梁底台侧壁板配置对话框中编辑配置。

删除顶梁底台侧壁板配置库中的配置：

1.选择要删除的配置。

2.按键盘上的删除键，或选择编辑>删除顶梁底台侧壁板配置，或右键单击并选择删除顶梁底台侧壁板配置。

仅查看配置而不进行编辑：

1.选择要查看的配置。

2.选择“编辑”>“查看顶梁底台侧壁板配置”，或右键单击并选择“查看顶梁底台侧壁板配置”。

定义顶梁底台侧壁板配置

顶梁底台侧壁板配置包含在开口处的各类构件，如左柱、右柱、开口顶部底部的支柱及其他作为加固的构件，在顶梁底台侧壁板配置库中，你可以编辑各个构件的对齐等。

顶梁底台侧壁板配置存储在顶梁底台侧壁板配置库中，可用于定义墙体跨距表。

定义顶梁底台侧壁板配置

1.访问顶梁底台侧壁板配置库，然后选择添加顶梁底台侧壁板配置或编辑顶梁底台侧壁板配置工具。

2.要编辑配置中的部件，请在顶梁底台配置对话框左侧的部件窗格中选择它（例如左柱）。

3、要向配置添加新部件，请单击。 在添加对话框中，在顶部编辑框中键入部件的名称。

如果部件不是残柱区域的一部分，请启用添加部件单选按钮，然后从下部编辑框中选择一个方向（水平或垂直）。 这确定构件在开口框架中是水平还是垂直定向。

如果要添加残柱区域，请启用残柱区域单选按钮。 注意：残柱在开口处被定义为一个区域，而不是单个部件。

4、要通过复制现有部件来添加新部件，请选择要复制的部件，然后单击

5、要从配置中删除部件，请选择要删除的部件，然后单击

6、在“参数”窗格中定义部件。 设置因部件类型而异。 设置如下所述。

开口部件

一般属性

名称：在配置的部件列表中显示的部件的名称（例如右柱）。

方向：部件在框架中的方向（水平或垂直）。顶撑将具有水平方向，而左右柱具有垂直方向。

使用部件来自：要使用分配给墙壁的“框架属性”页面上的部件类型，请选择“墙属性”。要使用部件库中的特定部件，请选择部件库，然后从“进入型录”对话框中进行选择。后一个选项选择的部件将覆盖墙框架属性页上的框架部件。

部件：如果在“使用部件来自”字段中选择“墙属性”，则“部件”字段将显示一个通用描述“墙框架构件”，表示要使用的部件是在墙上的框架属性页上选择的部件。

如果在“使用部件来自”字段中选择了部件库，则部件字段显示要使用的部件类型（从部件库中选择）。要选择其他部件，请单击此字段，然后单击以显示“进入型录”对话框。

旋转：部件绕其中心线（芯）的旋转。单击此字段中的向下箭头以选择旋转角度（0°，90°，180°或270°）。

数量信息：

使用区域： 部件将使用什么使用区域。要选择使用区域，请单击此字段，然后单击以显示还有区域库。

阶段：指定部件的阶段，要选择一个阶段，请单击此字段，然后单击以显示阶段库。

- 位置沿着墙

锚点到：部件相对于其他的构件的锚点，例如，开口两侧的立柱的锚点到开口。

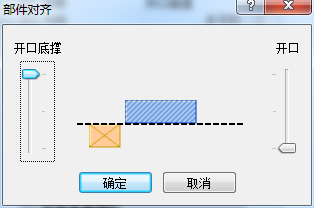

对齐： 部件与锚点的构件/部件对齐的方式。要更改对齐，请单击“对齐”字段，然后单击以显示“部件对齐”对话框。

使用滑块来调整构件相对于锚点构件/部件的位置或相对于对准线的位置。

转换。 部件从其锚点位置移动的距离。 正值将构件向右（垂直构件）或向上（对于水平构件）移动，而负值根据其方向将构件向左或向下移动。

- 位置从前到后 -

锚点到：当在墙宽度内（从墙框前部到后部）查看部件的位置时，部件锚点到的构件。 换句话说，部件的位置相对于锚固构件的位置。 除了窗台之外，大多数构件锚点到墙芯，这意味着它们在框架内的位置相对于墙芯。 您可以将部件锚定到墙壁核心的特定组件，如顶板或底板，或开放框架中的另一个部件。

注意，“墙芯”指作为整体的螺柱，顶板，底板和最顶板的构造。

对齐：部件与锚点构件对齐的方式。 例如，如果开口左侧的一根立柱锚点到核心，并有一个“墙芯中到左侧立柱中间的对齐”，这意味着左侧立柱的中间与墙壁核心的中间对齐。

要更改对齐，请单击“对齐”字段，然后单击以显示“部件对齐”对话框。 使用滑块调整构件和/或锚固部件的位置，以实现您想要的墙框前后之间的对齐。

转移： 构件从其锚定位置朝向墙框架的前部或后部移动的距离。 正值将构件向后移动，而负值将其向前移动。

- 顶部/底部末端 或左/右末端-

末端的标签分为两类， 垂直构件将显示“顶部末端”和“底部末端”，而水平构件将显示“左末端”和“右末端”。

锚点到：部件的结尾锚点到的构件。 例如，开口左右侧的立柱锚点到顶板。开口顶部底部的水平构件通常固定在左右侧的螺柱上。

对齐锚点：锚点组件上构件端延伸到的点。 对于垂直构件，选择为底板，开口和顶板。 对于水平构件，选择为左右的构件或开口。

延伸：构件末端从其锚点移动的距离。 在输入框中输入正值，构件末端将向上或向右移动，而输入负值构件末端将向下或向左移动

残柱区域

- 一般属性 -

名称： 在配置的部件成员列表中显示的名称。

双残柱末端：在残柱区域的每一端插入双残柱构件。

数量信息：

使用区域： 部件将使用什么使用区域。要选择使用区域，请单击此字段，然后单击以显示还有区域库。

阶段：指定部件的阶段，要选择一个阶段，请单击此字段，然后单击以显示阶段库。

- 顶部扩展 -

锚点到：残柱区域的顶部被锚点到的构件。 通常，顶部的残柱区域的顶部拓展锚点到顶板。 底部残柱区域的顶部拓展锚点到开口下边。

对齐：残柱区域的顶部延伸到的锚固构件的点。 如果顶部的残柱区域的顶部扩展锚点到顶板，并且选择底部对齐，则顶部的残柱区域的顶端将与顶板的底部对齐。

延伸：残柱区域的顶部从其锚点位置移动的距离。 正值向上移动，负值向下移动。

底部扩展

锚点到：残柱区域的底部被锚点到的构件。 通常，顶部的残柱区域的底部拓展锚点到开口的上边。 底部残柱区域的底部拓展锚点到底板。

对齐：残柱区域的底部延伸到的锚固构件的点。 如果顶部的残柱区域的底部扩展锚点到开口的上边，并且对齐选择为顶端，则顶部的残柱区域的底部将与开口的顶部对齐

延伸：残柱区域的底部从其锚点位置移动的距离。 正值向上移动，负值向下移动。

转移:跛子区域的底部的距离从其锚定位置偏移。 正值向上移动，负值向下移动。

左边扩展

锚点到：残柱区域的左端锚点到的构件。

向锚点对齐：残柱区域的左端延伸到锚定构件上的点。 选择是左，右和中央。 例如，如果顶部的残柱区域的左端锚点到左柱，并且选择右对齐，则残柱区域的左端将延伸到左柱的内侧面。 如果选择左对齐，则残柱区域将延伸到螺柱的外部。

延伸： 残柱区域的端部从其锚点移动的距离。 正值向右移动，负值向左移动。

右边扩展

锚点到：残柱区域的右端锚点到的构件。

向锚点对齐：残柱区域的右端延伸到锚定构件上的点。 选择是左，右和中央。 例如，如果顶部的残柱区域的右端锚点到右柱，并且选择左对齐，则残柱区域的右端将延伸到右柱的内侧面。

延伸： 残柱区域的端部从其锚点移动的距离。 正值向右移动，负值向左移动。

自定义墙框架填充库

墙框架填充库包含木材和钢材的墙框架填充配置，它决定如何填充墙壁。 墙框架填充是指墙体中填充的各个构件（柱，顶板，最顶板，底板等材料）。 填充配置确定用于填充的构件的类型，柱之间的间距，以及框架中每个部件的位置和对齐。

每个建筑物位置具有分配给它的墙框架填充配置，其确定每个位置上的墙框架如何构建。 您可以通过在框架模式下将自定义填充配置应用于墙面，来覆盖模型中单个墙的此设置。

您可以在墙框架填充库中添加，编辑和删除墙框架填充配置。

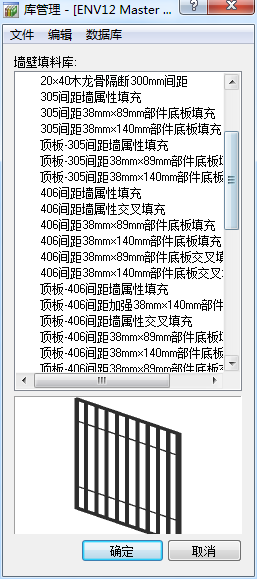

从库管理访问墙框架填充库：

1.选择文件>型录>库管理，或单击标准工具栏上型录按钮旁边的向下箭头，然后选择库管理。

2.在库管理中，选择数据库>框架库>墙框架填充。

从建筑物位置设置访问墙框架填充库：

1.选择设置>建筑位置，或单击视图控制工具栏的

2.在“建筑位置”对话框中，单击“框架选项”列。

3.在位置框架选项对话框中，双击填充配置。

从项目中的单个墙访问墙填充库（在框架模式下）：

1.进入框架模式（查看>框架模式开/关）。

2.双击墙，或选择墙，然后右键单击并选择属性。

3.在“编辑填充”对话框中，启用“使用自定义填充配置”单选按钮，然后单击“选择自定义配置”按钮。

创建新的墙框架填充配置

1.在“墙壁填料库”对话框中，选择编辑>添加墙壁填料配置，或在填充窗格中右键单击，然后选择添加墙壁填料配置。

2.在“填充配置”对话框中定义配置。

编辑现有的墙框架填充配置

1.双击要编辑的配置，或选择配置，然后选择编辑>编辑墙壁填料配置，或右键单击并选择编辑墙壁填料配置。

2.在“填充配置”对话框中定义配置。

删除填充配置

1.选择要删除的配置。

2.按键盘上的Delete键，或选择编辑>删除墙壁填料配置，或右键单击并选择删除墙壁填料配置。

查看填充配置而不进行编辑：

1.选择要查看的配置。

2.选择编辑>查看墙壁填料配置，或右键单击并选择查看墙壁填料配置。

定义墙框架填充配置

墙框架填充是指墙体中填充的各个构件（柱，顶板，最顶板，底板等材料）。 填充配置确定用于填充的构件的类型，柱之间的间距，以及框架中每个部件的位置和对齐。填充配置分配给项目中的每个建筑位置，您可以使用“编辑填充”工具在“框架模式”中为模型中的单个墙选择自定义填充配置。

填充配置存储在墙框架填充库中，您可以在其中添加和编辑配置以满足您的施工需求。

定义墙框架填充配置：

1.打开墙框架填充库，然后选择添加墙壁填料配置或编辑墙壁填料配置工具。

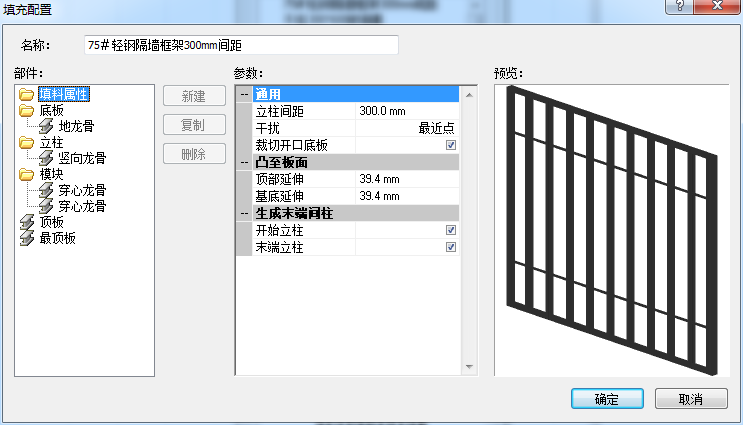

定义填料属性

要定义立柱的行为，请在左窗格中选择“填料属性”，然后在右窗格中定义以下设置：

立柱间距：柱之间的距离。

干扰： 指的是一个存在的物体（例如一个构件），如某个立柱。如一面墙与另一面墙相交，或者在墙壁的末端，会发生某种情况。选择“最近点”将立柱移动到干扰构件的一侧。选择“移除”可防止立柱插入有干扰的地方。

裁切开口底板：在墙或开口的底部裁切底板。

凸至板面

顶部延伸：立柱伸入顶板的距离。 这对于在轻钢框架墙的构造特别有用。

基底延伸：立柱伸入底板的距离。

生成末端间柱

开始立柱：如果未勾选，则不在墙壁框架的开始处生成立柱。

末端立栓：如果未勾选，则不在墙壁框架的末端处生成立柱。

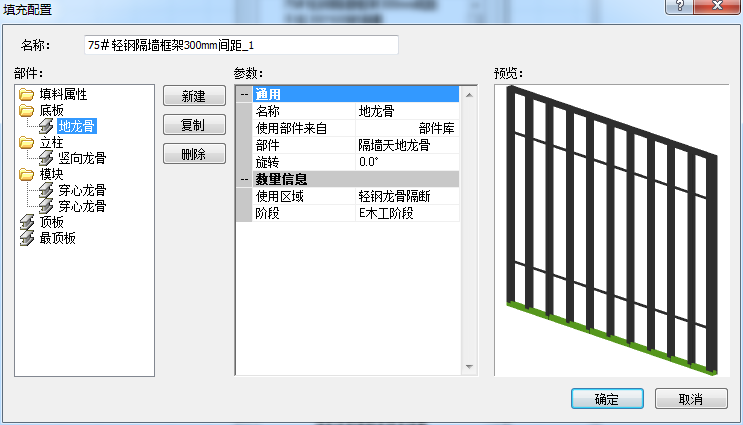

定义底板

1、要编辑底板，请在左窗格的底板组中选择底板项，然后在右窗格中定义其参数。 如果需要，您可以向此组中添加新部件。

2.要将底板构件添加到配置，请选择底板组或现有底板项，然后单击。 新建部件将添加到列表中。

3.要通过复制现有部件将底板部件添加到配置，请选择要复制的部件，然后单击。

4.要从配置中删除部件，请选择要删除的部件，然后单击

5.定义下面描述的参数。

使用部件来自：要在其属性中使用分配给墙框架的构件，请选择“墙属性”。 要使用部件库中的特定部件，请选择部件库，然后从“进入型录”对话框中进行选择。 后一个选项覆盖墙属性中的框架部件。

部件：如果在“使用部件来自”字段中选择“墙属性”，则“部件”字段将显示为“墙框架构件”，表示要使用的部件是在墙框架属性中选择的部件。 如果在“使用部件来自”字段中选择了部件库，则“部件”字段显示要使用的部件类型（从部件库中选择）。 要选择其他部件，请单击此字段，然后单击以显示“进入型录”对话框。

旋转：构件绕其中心线（芯）的旋转。

双底板：如果要将底板加倍，请单击双字段，然后从下拉框中选择是。 对于单个底板，选择No.

使用区域：指定构件的使用区域。要选择使用区域，请单击此字段，然后单击以显示使用区域库。

阶段：指定构件的阶段。要选择阶段，请单击此字段，然后单击以显示阶段库。

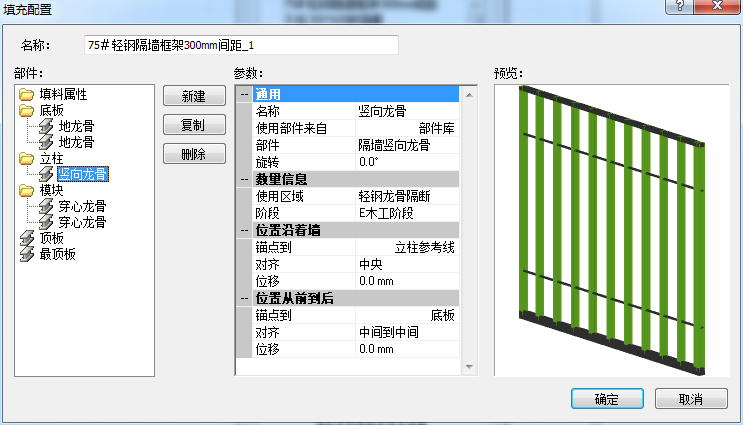

定义立柱

1.要编辑立柱属性，请在左窗格中的立柱组中选择立柱。 默认情况下，有一个立柱。这个设置指的是框架墙壁的立柱是一组立柱。如果您想在配置中有多组立柱，您可以在立柱组中添加更多立柱。

2.要将立柱添加到配置，请选择立柱组或现有立柱，然后单击。 新建部件将添加到列表中。

3.要通过复制现有立柱将立柱添加到配置，请选择要复制的立柱，然后单击。

4.要从配置中删除立柱，请选择要删除的立柱，然后单击。

5、要定义立柱的参数，请在左窗格中选择立柱组件，然后在右窗格中定义参数。 参数描述如下。

通用属性

名称：在列表中显示的名称，

使用部件来自：要在其属性中使用分配给墙框架的构件，请选择“墙属性”。 要使用部件库中的特定部件，请选择部件库，然后从“进入型录”对话框中进行选择。 后一个选项覆盖墙属性中的框架部件。

部件：如果在“使用部件来自”字段中选择“墙属性”，则“部件”字段将显示为“墙框架构件”，表示要使用的部件是在墙框架属性中选择的部件。 如果在“使用部件来自”字段中选择了部件库，则“部件”字段显示要使用的部件类型（从部件库中选择）。 要选择其他部件，请单击此字段，然后单击以显示“进入型录”对话框。

旋转：构件绕其中心线（芯）的旋转。

数量信息：

使用区域：指定构件的使用区域。要选择使用区域，请单击此字段，然后单击以显示使用区域库。

阶段：指定构件的阶段。要选择阶段，请单击此字段，然后单击以显示阶段库。

位置沿着墙：

锚点到：立柱相对于沿着墙框架的长度限定其位置的项目。 如果在配置中只有一组立柱，唯一可用的选项是立柱参考线，这就像一条假想的参考线，标记了立柱间距。 如果在配置中有多组立柱，您可以将立柱锚点指定在列表中的另一个立柱上，这意味着其位置相对于其锚点到的立柱。

对齐：立柱相对于立柱参考线或其他立柱的对齐位置。 如果立柱锚点到立柱参考线，则可以将立柱对准该线的左侧，右侧或中心。 如果立柱锚定到另一个立柱，您可以控制要锚定的另一个立柱的哪一侧。 要更改对齐，请单击“对齐”字段，然后单击以显示“部件对齐”对话框。 使用滑块控件来移动锚点位置。

位移：立柱从其锚定位置移动的距离。 正值将构件向右移动，而负值将柱立柱向左移动。

位置从前到后

锚点到： 立柱相对于在墙的宽度内（从墙框架的前部到后部）限定其位置的锚点。 如果在配置中只有一组立柱，则柱立柱将锚点到底板。 如果在配置中有多组立柱，您可以在配置中将立柱锚点到另一个立柱。

对齐：立柱相对于锚点到部件的位置。中间到中间对齐意味着立柱的中间与锚点到的部件的中间对齐。

要更改对齐，请单击“对齐”字段，然后单击以显示“部件对齐”对话框。 使用滑块调整立柱的位置，以实现在墙框前后之间的对齐。

位移：立柱从其锚点位置朝向墙框架的前部或后部移动的距离。 正值将立柱向后移动，而负值将其向前移动。

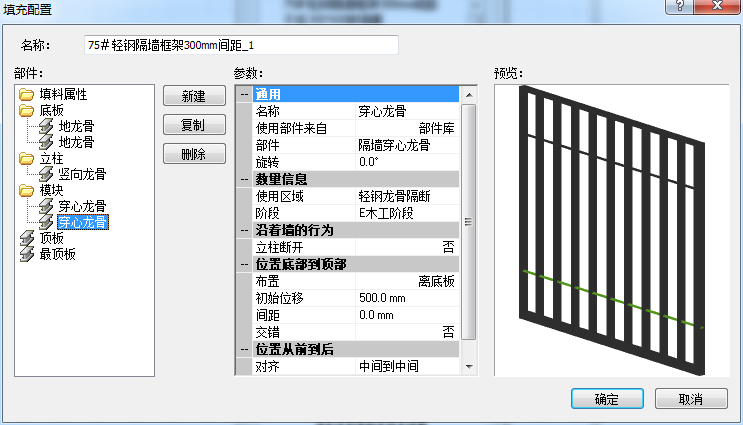

定义模块

1.要编辑模块部件属性，请在左窗格中的“模块”组中选择模块项。根据需要，您在配置中添加多个模块部件。

2.要向配置添加模块部件，请选择模块组或现有模块项，然后单击，新建部件添加到列表中。

3.要通过复制现有模块部件来将模块部件到配置，请选择要复制的模块部件，然后单击。

4.要从配置中删除模块部件，请选择要删除的模块部件，然后单击

5.要定义模块组件的参数，请在左窗格中选择模块组件，然后在右窗格中定义参数。参数如下所述。

通用属性

名称：在左窗格中的“模块”组中显示的模块项的名称。

使用部件来自：要在其属性中使用分配给墙框架的构件，请选择“墙属性”。 要使用部件库中的特定部件，请选择部件库，然后从“进入型录”对话框中进行选择。 后一个选项覆盖墙属性中的框架部件。

部件：如果在“使用部件来自”字段中选择“墙属性”，则“部件”字段将显示为“墙框架构件”，表示要使用的部件是在墙框架属性中选择的部件。 如果在“使用部件来自”字段中选择了部件库，则“部件”字段显示要使用的部件类型（从部件库中选择）。 要选择其他部件，请单击此字段，然后单击以显示“进入型录”对话框。

旋转：构件绕其中心线（芯）的旋转。

数量信息

使用区域：指定构件的使用区域。要选择使用区域，请单击此字段，然后单击以显示使用区域库。

阶段：指定构件的阶段。要选择阶段，请单击此字段，然后单击以显示阶段库。

沿着墙的行为：

立柱断开：如果选择“是”，将在该模块与每个立柱的相交处断开，如果选择否，则改模块部件将穿过立柱而不断开立柱。

位置底部到顶部

布置：指定模块构件从底板或顶板偏移。

初始位移：指定模块构件从底板或顶板的位置偏移的距离

间距：在此处指定值将从初始位移点在墙内垂直创建模块构件的副本。 间距值表示模块构件之间的间距。

交错： 如果您已将模块构件设置为在立柱处断开，在此处选择“是”，模块构件将产生交错。

位置从前到后

对齐：模块构件相对于立柱的前后位置。中间到中间的对齐意味着模块构件的中间与立柱中间对齐。

位移： 模块构件从其位置朝向墙框架的前部或后部移动的距离。 正值将构件向后移动，而负值将其向前移动。

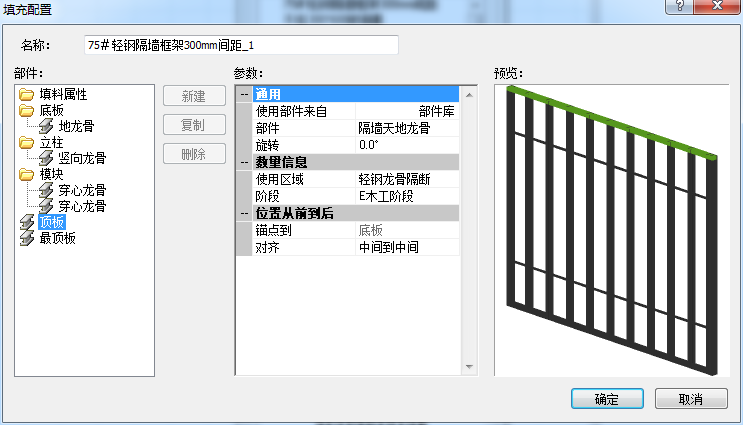

定义顶板

1.要定义顶板，请在左窗格中选择顶板，然后在右窗格中定义参数。 参数描述如下。

通用属性

使用部件来自：要在其属性中使用分配给墙框架的构件，请选择“墙属性”。 要使用部件库中的特定部件，请选择部件库，然后从“进入型录”对话框中进行选择。 后一个选项覆盖墙属性中的框架部件。

部件：如果在“使用部件来自”字段中选择“墙属性”，则“部件”字段将显示为“墙框架构件”，表示要使用的部件是在墙框架属性中选择的部件。 如果在“使用部件来自”字段中选择了部件库，则“部件”字段显示要使用的部件类型（从部件库中选择）。 要选择其他部件，请单击此字段，然后单击以显示“进入型录”对话框。

旋转：构件绕其中心线（芯）的旋转。

数量信息

使用区域：指定构件的使用区域。要选择使用区域，请单击此字段，然后单击以显示使用区域库。

阶段：指定构件的阶段。要选择阶段，请单击此字段，然后单击以显示阶段库。

位置从前到后

锚点到：（底板）顶板的锚点到底板。 这意味着框架内顶板的前后位置相对于底板的位置（参见下面的对齐）。

对齐：顶板相对于底板的对齐位置。 例如，中间到中间的对齐意味着顶板的中间与底板的中间对齐。

要更改对齐，请单击“对齐”字段，然后单击以显示“部件对齐”对话框。 使用滑块调整顶板相对于底板的位置。

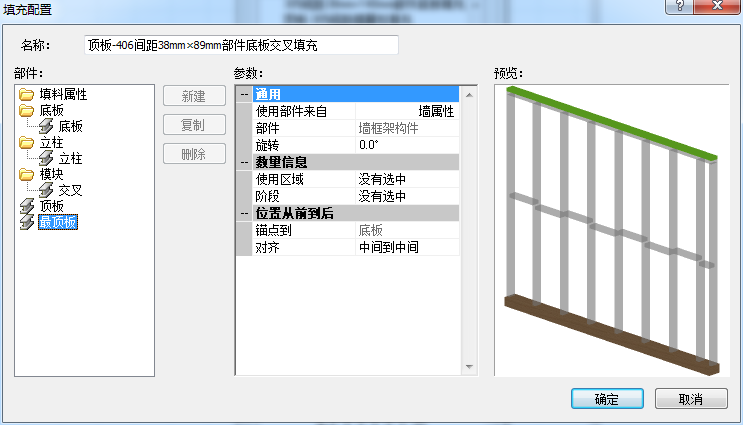

定义最顶板

1.要定义最顶板，请在左窗格中选择最顶板。

2.在右窗格中定义参数。 最顶板具有与顶板相同的参数。

自定义交叉查找表库

交叉查找表库包含交叉查找表名称列表。 如果在“框架模式”中为交叉点自定义构建配置，则可以将自定义配置保存到可在将来项目中使用的交叉查找表中。

由于交叉框架配置只能在框架模式（使用实际模型）中定义，因此交叉查找表库仅包含表名称。 您可以在交叉查找表库中添加，编辑和删除表名称。

从库管理访问交叉查找表库：

1.选择文件>型录>库管理，或单击标准工具栏上型录按钮旁边的向下箭头，然后选择库管理。

2.在库管理中，选择数据库>框架库>交叉查找表格。

建筑物位置设置访问交叉查找表库：

1.选择设置>建筑位置，或单击视图控制工具栏。

2.在“建筑位置”对话框中，单击“框架选项”列。

3.在位置框架选项对话框中，双击交叉点查找表列表。

将交叉查找表添加到列表中：

1.选择“编辑”>“添加交叉查找配置”，或在查找表窗格中右键单击，然后选择“添加交叉点查找配置”。

2.在“查找表”对话框中，键入表的名称，然后单击“确定”。

注意：您不能将自定义交叉配置（您已在框架模式中定义）保存到现有的交叉查找表。 您只能创建一个新的。 要创建用交叉点配置填充的新表，请转到框架模式，然后单击墙交叉点。 然后，在“编辑交叉点”对话框中，单击“导出”。

编辑现有查找表的名称：

1.在列表中选择交叉查找表。

2.选择“编辑”>“编辑交叉点查找配置”，或在查找表窗格中右键单击，然后选择“编辑交叉查找配置”。

3.在“查找表”对话框中编辑名称，然后单击“确定”。

从列表中删除交叉查找表：

1.选择要删除的表。

2.按键盘上的Delete键，或选择编辑>删除交叉查找配置，或在查找表窗格中右键单击并选择删除交叉查找配置。

自定义墙末端条件库：

末端条件库包含许多不同的末端条件配置，您可以在定义框架在墙交叉处时使用。 在“框架模式”中为交叉点定义框架选项时，在“墙交叉点”对话框中选择端点条件。

末端条件配置决定了在墙框架的末端处的立柱的数量，每个立柱的旋转以及每个立柱相对于墙芯或其它立柱的位置。

您可以在墙末端条件库中添加，编辑和删除墙末端条件配置。

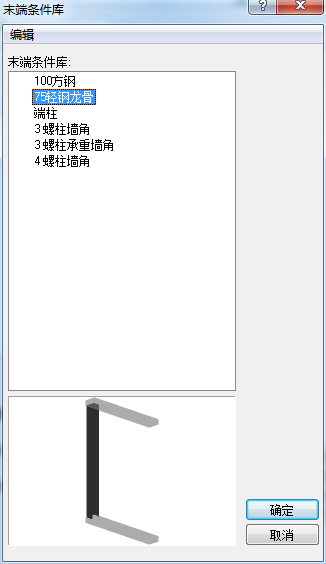

访问库管理中的末端条件库：

1.选择文件>型录>库管理，或单击标准工具栏上型录按钮旁边的向下箭头，然后选择库管理。

2.在库管理中，选择数据库>框架库>墙末端条件。

框架模式下从交叉点访问末端条件库：

1.进入框架模式（查看>框架模式开/关）。

2.双击交叉点，或选择交叉点，然后右键单击并选择属性。

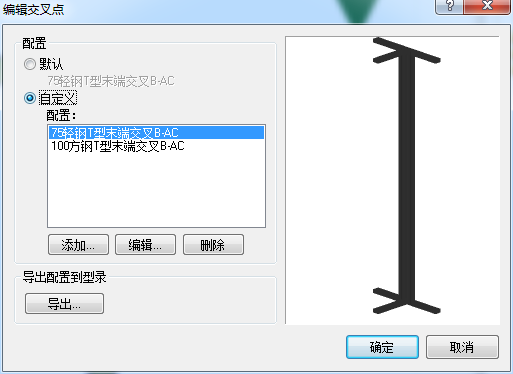

3.在“编辑交叉点”对话框中，单击“添加”或“编辑”。

4.在“交点对话框”对话框中，单击“末端条件”字段，然后单击该字段。

要向库中添加新的末端条件配置：

1.选择“编辑”>“添加末端条件配置”，或在末端条件窗格中右键单击，然后选择“添加末端条件配置”。

2.在“末端条件”对话框中定义配置。

编辑现有的末端条件配置：

1.双击列表中的末端条件，或选择要编辑的末端条件，然后选择编辑>编辑末端条件配置，或右键单击并选择编辑末端条件配置。

2.在“末端条件”对话框中定义配置。

从库中删除末端条件配置：

1.选择要删除的配置。

2.按键盘上的Delete键，或选择编辑>删除末端条件配置，或右键单击并选择删除末端条件配置。

查看末端条件配置而不进行编辑：

1.选择要查看的配置。

2.选择“编辑”>“查看末端条件配置”，或右键单击并选择“查看末端条件配置”。

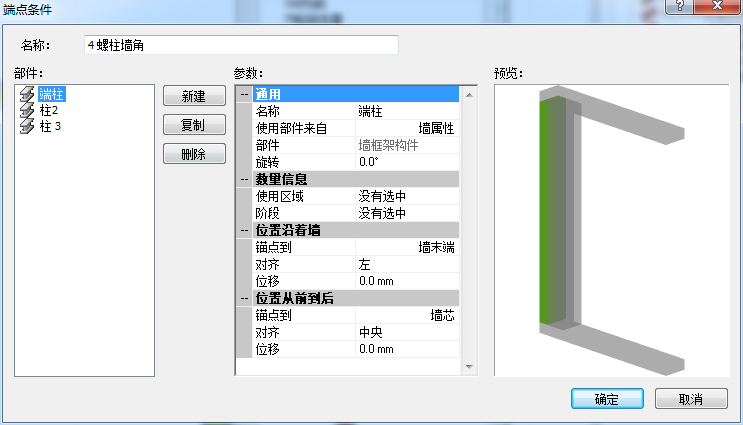

定义末端条件配置

末端条件配置决定了在墙框架的末端处的立柱的数量，每个立柱的旋转以及每个立柱相对于墙芯或其它立柱的位置。在“框架模式”中为交叉点定义框架选项时，在“墙角交叉”对话框中选择末端条件。

末端条件配置存储在末端条件库中，您可以在其中添加，编辑和删除配置。

定义末端条件配置：

1.打开末端条件配置库，然后选择“添加末端条件配置”或“编辑末端条件配置”工具。

2.要向配置添加立柱，请单击。 新建部件将添加到列表中。

3.要通过复制配置中的现有立柱来添加新立柱，请选择要复制的立柱，然后单击。 立柱的副本将添加到列表中

4.要从配置中删除立柱，请选择要删除的立柱，然后单击。

5.要在配置中定义立柱的参数，请在左窗格中选择它，然后在右窗格中定义其参数。 参数描述如下。

通用属性

名称：在末端条件配置中立柱列表中出现的立柱名称。

使用部件来自：要在其属性中使用分配给墙框架的构件，请选择“墙属性”。 要使用部件库中的特定部件，请选择部件库，然后从“进入型录”对话框中进行选择。 后一个选项覆盖墙属性中的框架部件。

部件：如果在“使用部件来自”字段中选择“墙属性”，则“部件”字段将显示为“墙框架构件”，表示要使用的部件是在墙框架属性中选择的部件。 如果在“使用部件来自”字段中选择了部件库，则“部件”字段显示要使用的部件类型（从部件库中选择）。 要选择其他部件，请单击此字段，然后单击以显示“进入型录”对话框。

旋转：构件绕其中心线（芯）的旋转。

数量信息

使用区域：指定构件的使用区域。要选择使用区域，请单击此字段，然后单击以显示使用区域库。

阶段：指定构件的阶段。要选择阶段，请单击此字段，然后单击以显示阶段库。

位置沿着墙

锚点到：当立柱沿着墙的长度观察立柱的位置时，螺柱锚点到的位置或构件。如果列表中只有一个立柱，唯一可用的选项是“墙末端”。如果列表中有一个以上的立柱，您可以选择将立柱固定到墙末端或配置中的另一个立柱上。

对齐：相对于锚点到的构件或位置的对齐方式。

若要更改对齐方式，请单击“对齐”字段，显示“部件对齐”对话框，然后滑动滑块调整端柱的对齐方式。

位移：立柱从其锚点到的位置的偏移距离。正值将立柱向右移动，负值则将立柱向左移动。

位置从前到后

锚点到：当在墙上的宽度（从墙框架的前面到后面）观察部件的位置时，立柱锚点到的构件或位置。也就是说，立柱的位置与锚固构件的位置有关。如果配置中只有一个的立柱，这里唯一的选择是'墙芯'。如果在配置中有一个以上的立柱，则可以将其锚定到墙芯或另一个立柱上。

请注意，“墙芯”是指立柱，顶板，底板和最顶板作为一个整体的配置。

对齐：立柱相对于锚点到的构件的对齐方式。中部至中部的对齐方式意味着立柱的中间与所锚点到的构件的中间对齐。

若要更改对齐方式，请单击“对齐”字段，然后显示“部件对齐”对话框，然后滑动滑块调整端柱的对齐方式。

位移：立柱从其锚点到的位置向框架的前后位移的距离。正值将立柱向后移动，负值则将立柱向前移动。
